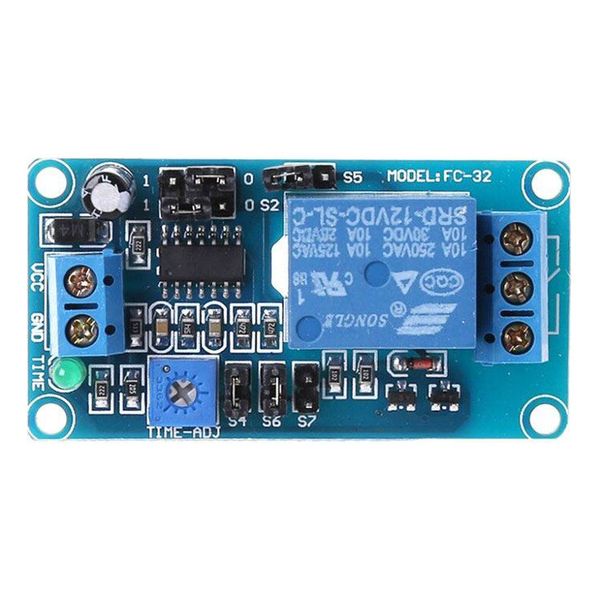

Časový spínač FC-32 0,1 sec-1hod s relé, napájanie 12V

Veľmi variabilný časový spínač 0,1 sec-1hod s mnohými variantmi funkcie a pripojenia. Po pripojení k napätiu zopne relé po nastavenom časovom oneskorení alebo zopne okamžite a rozopne s oneskorením. Nastavenie oneskorenia je možné vykonať trimrom a prepojkami. Relé disponuje spínacím aj rozpínacím kontaktom, takže spotrebič je možné zapnúť s časovým oneskorením alebo naopak vypnúť po uplynutí stanovenej doby.. Technické parametre:. - napájacie napätie: 12 V DC. - prevádzkový prúd: <100mA. - nastaviteľná doba zopnutia 100 ms až 1 hod.. - bezpotenciálový kontakt relé NO/NC 250 V AC / 10 A alebo 30 V DC / 10 A. - typ relé: Songe SRD-12VDC-SL-C. - prevádzková teplota: –10 až 60 °C. - rozmery: 56 × 30 × 18 mm. - hmotnosť: 18 g. Funkcia prepojok:. - S1,S2,S4 – kombináciou týchto prepojok a trimra je možné nastaviť požadovaný čas, kedy je časový spínač v aktívnom stave, tzn. zapnutý alebo vypnutý.. - S5 – prepojka na privedenie napájacieho napätia na kontakt relé. Relé môže mať samostatné kontakty (neprepojené) alebo s napäťovým potenciálom 12V (prepojené). Potom môže rovno spínať spotrebič 12V.. - S6,S7 – nastavenie doby zopnutia alebo oneskorenia zapnutia. Keď je S6 prepojený, relé je pri odpočítavaní času zopnuté, pokiaľ je prepojený S7, je relé pri odpočítavaní času vypnuté, tzn. obvod zapína spotrebič s oneskorením.. Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
