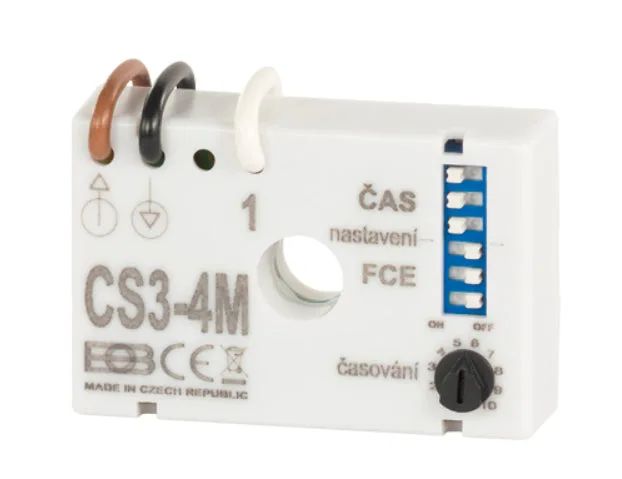

Časový spínač ELEKTROBOCK CS3-4M multifunkčný bez nulového vodiča

Spínač pod vypínač CS3-4M je v zapojení BEZ NULOVÉHO VODIČA a má možnosť nastavení ÔSMICH FUNKCIÍ SEPNUTIA.. Vlastnosti CS3-4M. je multifunkčné časové relé pre ovládanie odporovej (žiarovky) a indukčnej záťaže (ventilátory) s možnosťou montáže pod vypínač a v zapojení bez nulového vodiča.. Osem funkcií CS3-4M. časové oneskorenie s možnosťou prerušenia. oneskorené vypnutie (obdoba CS3-1). multi-časové relé s blokovaním. časové relé bez možnosti blokovania. impulzné relé (ovládanie z viacerých miest). oneskorené sepnutie. oneskorené sepnutie aj vypnutie. blikač. Veľkou výhodou je lineárne nastavenie času (hrubo pomocou prepínača, jemne trimrom), zapojenie BEZ NULOVÉHO VODIČA a ďalej nastavenie 8-mi nasledujúcich funkcií.. 1. Časové relé s možnosťou prerušenia - k sepnutiu záťaže a časovaniu dôjde ihneď po stlačení tlačidla. Ďalším stlačením tlačidla počas časovania možno záťaž vypnúť.. 2. Oneskorené vypnutie (obdoba CS3-1) -k sepnutiu záťaže dôjde v okamihu rozopnutia tlačidla, po odčasovaní sa záťaž vypne.. 3. Multi-časové relé s blokovaním - počtom stlačení tl.(max.5x) sa násobí nastavený čas. Pri šiestom stlačení sa čas nuluje. Ak počas časovania stlačíme tlačidlo na cca 3s, záťaž sa vypne.. 4. Časové relé bez možnosti prerušenia - k sepnutiu záťaže a časovaniu dôjde ihneď po stlačení tlačidla. Po odčasovaní sa záťaž vypne.. 5. Impulzné relé (ovládanie z viacerých miest) - stlačenie tlačidla sepne záťaž a ďalšie stlačenie tlačidla záťaž vypne. Na dĺžke stlačenia tlačidla nezáleží.. 6. Oneskorené sepnutie - po stlačení tl.odčasuje nastavený čas(oneskorenie), potom dôjde k sepnutiu záťaže, ktoré trvá až do rozopnutia tlačidla.. 7. Oneskorené sepnutie aj vypnutie - po stlačení tlačidla odčasuje nastavený čas(oneskorenie), nasleduje sepnutie záťaže. Po rozopnutí tl.sa záťaž vypne s rovnakým oneskorením.. 8. Blikač - pri trvalom sepnutí tlačidla dôjde k spínaniu záťaže v nastavených časových intervaloch 1:1.. Technické parametre. Napájanie 230,0 V / 50 Hz. Typ montáže pod vypínač. Montáž bez nulového vodiča Áno. Odporová záťaž 15 W až 200 W. Indukčná záťaž 15 VA až 100 VA. Príkon 1 W. Spínací prvok triak. Nastaviteľný čas 1 s až 1200 min. Poistka Áno (FU 2 A/ H 5*20 mm). Stupeň krytia IP20. Pracovná teplota 0 °C až 50 °C
