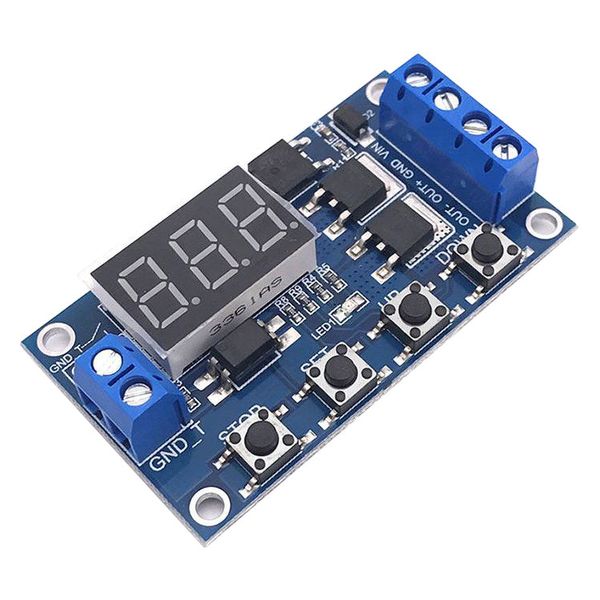

Časovač - programovateľný časový spínač s tranzistormi MOSFET

Univerzálny časový spínač s výstupom MOSFET 12-24V DC a širokou škálou nastavenia.. Parametre produktu:. Pracovné režimy:. - P1 – po vstupnom impulze je relé zopnuté po nastavenú dobu. Tento režim má ešte ďalšie možnosti nastavenia:. P1.1 – aktívny iba prvý spúšťací impulz. P1.2 – aktívny každý impulz po uplynutí nastaveného času. P1.3 – prvý impulz spustí odpočítavanie doby zopnutia, ďalším impulzom je možné dobu zopnutia skrátiť ešte pred uplynutím nastaveného času. - P2 – po vstupnom impulze modul odpočíta nastavenú dobu T1 (parameter „CL“), potom zopne relé na nastavenú dobu T2 (parameter „OP“). Tento cyklus prebehne iba raz. - P3.1 – cyklické opakovanie režimu P2, pričom počet cyklov je možné nastaviť na 1–999 alebo nekonečno (parameter „LOP“, nekonečno = — na displeji) Prvý impulz všetko spúšťa, ďalší impulz hodiny odpojí. - P3.2 – režim P3.1, avšak nie je nutné spúšťať impulzom. Aktívne je hneď po pripojení napájania.. - P4 – relé zopne nábežnou hranou impulzu a odpočítavanie je spustenou zostupnou hranou impulzu. Tento režim sa využíva na oneskorené vypnutie spotrebičov, napr. pri osvetlení schodiska. Nastavované parametre:. - OP – doba zopnutia relé. - CL – doba vypnutia relé. - LOP – počet cyklov (1–999× alebo nekonečno – displej ---). - tieto parametre sú nezávislé, ale zdieľa ich každý režim, tzn, že v každom režime budú rovnaké.. Nastavenie doby zopnutia a vypnutia:. - XX.X = 0,1 – 99,9sec. - XXX. = 1 – 999sec. - XXX = 1 – 999min. - napr. pre nastavenie času 3,2 sec bude na displeji 03.2. - pre nastavovanie všetkých parametrov je určené tlačidlo „SET“. Krátkym stlačením sa aktivuje nastavenie parametrov OP, CL a LOP, dlhým stlačením režimy P1 – P4. Voľba sa vykonáva tlačidlami „UP“ a „DOWN“. Technické parametre:. - napájacie napätie: 5 V-36 V DC. - kľudový prúd: 20mA, v aktívnom stave 50mA. - spúšťací impulz 3–24V alebo GND (voliteľné), modul je vybavený optočlenom. - uchovanie nastavených parametrov aj pri vypnutom napájaní. - indukácia LED pre zopnutý stav. - pracovná teplota: –40 °C ~ 85 °C. - rozmery: 62 × 38 × 17 mm. Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
