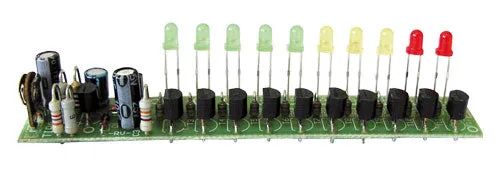

Stavebnica TIPA PT024M mono indikátor budenia

Stavebnica jednoduchého indikátora vybudenia, ktorým možno indikovať signál o amplitúde 750mV až po 100V (napr. 100V rozvody). Zapojenie je aj napriek použitiu klasických súčiastok jednou z najmenších konštrukcií tohto druhu na trhu. Vďaka spojovacím bodom možno zostaviť neobmedzené množstvo indikátorov do kompaktného celku. Toho využíva aj stereo verzia stavebnice (PT024S). Môžete tak napríklad kontrolovať aj priebeh niekoľkostopového nahrávania alebo si vytvoriť indikátor šesťkanálového domáceho kina. Zapojenie dokáže indikovať aj dátové prenosy s frekvenciou od 10Hz do 100MHz.. Napájacie napätie: 10 - 14V. Prúdový odber: max. 65mA (Uz = 12V). Vstupná citlivosť: nastaviteľná 0.75 - 100V. Priebeh takmer lineárna (drobné odchýlky v závislosti na tolerancii súčiastok).. Rozmery DPS: 93x16.5mm. Podrobnejšie informácie a podpora stavebníc TIPA na http://stavebnice.tipa.eu
