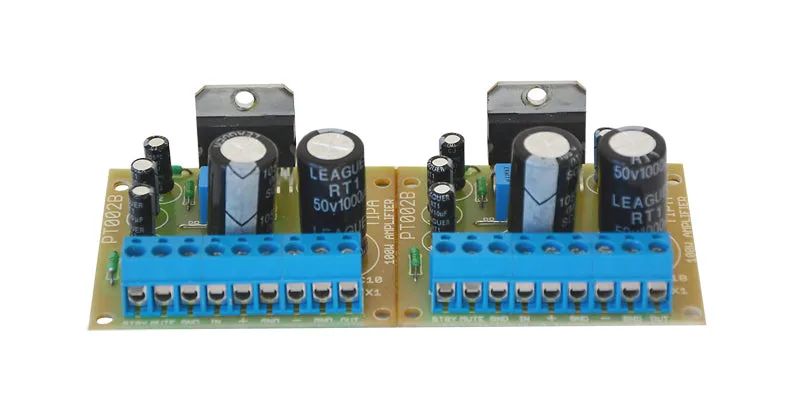

Stavebnica TIPA PT003B Zosilňovač 2x100W s TDA7294

Stavebnica kvalitného stereo Hi-Fi zosilňovača pracujúceho v triede AB. Vďaka svojim malým rozmerom, ochranám proti skratu na výstupe, prehriatie a možnosti pripevnenia priamo ku kovovej skrini (nutné integrovaný obvod odizolovať, na jeho chladiacej ploche je záporná vetva napájacieho napätia. Pri spojení s uzemneným chladičom by došlo ku skratu a deštrukcii obvode) nájde svoje využitie určite na mnohých miestach. Prúdové rázy do reproduktora pri zapnutí a vypnutí zosilňovača sú u použitého obvodu minimálne.. Stereofónny verzia zosilňovača je realizovaná spojením dvoch univerzálnych DPS PT002B, jedná sa teda o spojenie dvoch 100W zosilňovačov PT002B do jedného celku.. Napájacie napätie: +/- 10 až 42 V. Vstupné / výstupné imped .: = 22 K Ohm / min 4 Ohm. Výstupný výkon: pri Uz - +/- 36 V, Rz = 8 Ohm, 70 W, Rz = 4 Ohm, 100 W. Skreslenie: 0.005% (Po = 5 W). Menovitá vstupná citlivosť: 650 mV. Frekvenčný rozsah pri zosilnení -3dB: 0.02 - 100 kHz. Tepelný odpor vonkajšieho chladiča: 0.8 K / W. Kľudový odber (Uz-30V) pri MUTE: 13 mA, pri STAND-BY: 1 mA, pri PLAY: 40 mA pri kvalitnom zdrojmi. Rozmery: 117 x 52mm. Všetky hodnoty sú uvedené pre jeden kanál.. Podrobnejšie informácie a podpora stavebníc TIPA na http://stavebnice.tipa.eu
