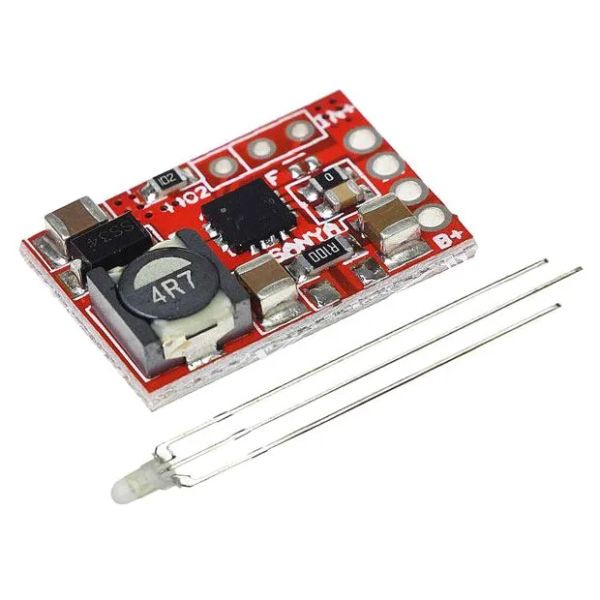

Nabíjačka Li-Ion alebo LiFePO4 článku 1A s ochranou, modul s IO TP5000

Nabíjačka je určená na nabíjanie lítiového článku s koncovým napätím 4,2V (Li-Ion) alebo 3,6V (LiFePO4) konštantným prúdom 1A. Nabíjací prúd je možné upraviť výmenou či doplnením regulačného odporu, viď. obrázok.. Technické parametre:. - vstupné napätie: 4,5–9V. - výstupné napätie: 4,2 alebo 3,6V (prednastavené 4,2V). - výstupný prúd: 0,1–2A (prednastavený na 1A), nad 1A iba s chladením. - indikácia LED: nabíjanie-červená, nabito-zelená. - rozmery 21,5×14,5×4,2mm. Poznámka:. Typ nabíjaného článku sa volí cínovou prepojkou. Pre článok Li-Pol alebo LiFePO4 bude prepojka neprepojená (koncové napätie pre nabíjanie = 3,6V), pre článok Li-Ion bude prepojka prepojená (koncové napätie pre nabíjanie = 4,2V). Nabíjací prúd je prednastavený na 1000mA, je možné ho upraviť výmenou či doplnením regulačného odporu. Pre prúdy nad 1000mA je nutné IO doplniť chladičom.. Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
