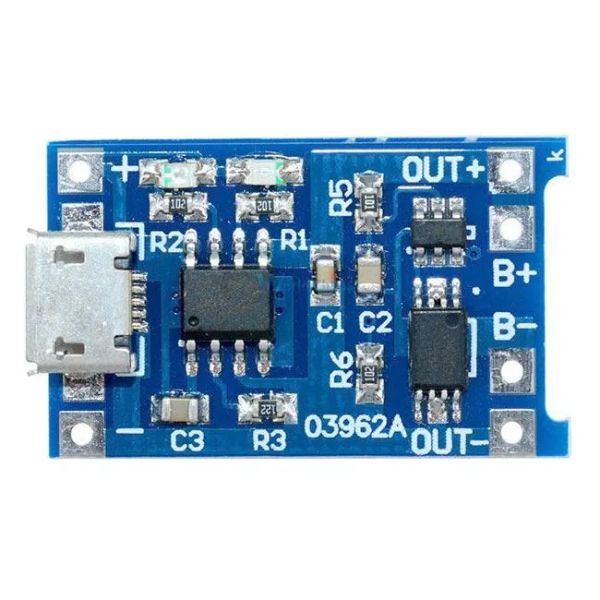

Nabíjačka Li-Ion článku 1A s ochranou, modul s IO TP4056 (micro USB)

Nabíjačka je určená na nabíjanie 1–2 lítiových článkov s napätím 3,6 V konštantným prúdom 1 A až do napätia 4,2 V, ktoré potom udržuje na póloch článku.. Parametre produktu:. - nabíjanie konštantným prúdom. Zmenou odporu Rprog – pozri Datasheet je možné prúd meniť v rozsahu 130 mA – 1 A. - ukončenie nabíjania po dosiahnutí svorkového napätia článku 4,2 V. - rekondičné nabíjanie prúdom 130 mA v prípade, že úroveň svorkového napätia článku je <2,9 V. Po dosiahnutí tohto napätia modul nabíja menovitým prúdom až do 1 A. - optická kontrola stavu nabitia. Červená LED signalizuje nabíjanie, modrá LED ukončenie nabíjania. - ochrana proti nadmernému vybitiu. Pri vybíjaní odpojí článok od spotrebiča pri svorkovom napätí <2,4 V a opäť ho pripojí pri dosiahnutí Ubat>3 V. Nabíjanie takto vybitého článku je možné. - nadprúdová a skratová ochrana pri vybíjacom prúde >3 A. Technické parametre:. - IO TP0456 + DW01A, MOSFET FS8205A. - metóda nabíjania: CC/CV. - vstupné napätie: 4,5–6 V. - vstupný konektor: micro USB. - nabíjací prúd 1 A (zmenou odporu je možné nastaviť 130 mA – 1 A). - koniec nabíjania: 4,2 V. - rekondičné nabíjanie pri <2,9 V. - ochrana proti nadmernému vybitiu, nadmernému prúdu a skratu. - rozmery 17×28 mm/1,6 g. Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
