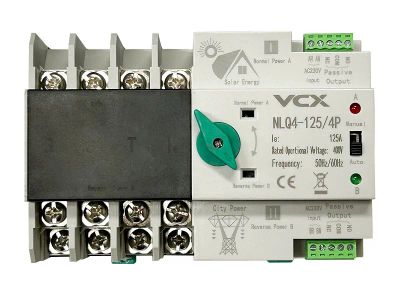

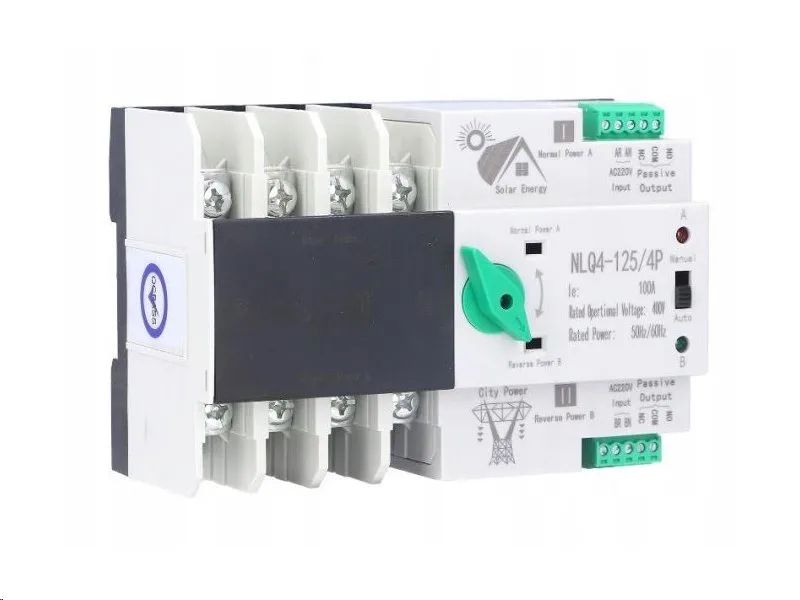

Automatický prepínač siete - napájenie 4P 400V 40A - NLQ4-125/4P pre FVE

Automatický přepínač sítí NLQ4-125/4P – 4P, 40 A, pro FVE a záložní napájení


Automatický přepínač sítí NLQ4-125/4P slouží k automatickému přepínání zátěže mezi dvěma dostupnými zdroji elektrické energie.

Typickým použitím je přepínání mezi:

• distribuční sítí a záložním výstupem hybridního měniče,

• distribuční sítí a elektrocentrálou,

• dvěma samostatnými zdroji napájení,

• FVE / bateriovým měničem a veřejnou sítí.

Jedná se o 4pólové provedení, které přepíná tři fáze L1, L2, L3 a nulový vodič N.

Přístroj umožňuje automatický i manuální provoz a je určen pro montáž na standardní DIN lištu.

Důležité: NLQ4-125 je mechanický automatický přepínač zdrojů (ATS). Není náhradou za UPS a nezajišťuje garantované bezvýpadkové napájení.


✅ Hlavní vlastnosti


• 4pólové přepínání – L1, L2, L3 + N

• Jmenovitý provozní proud 40 A

• Automatické přepnutí mezi prioritním a záložním zdrojem

• Automatický návrat na prioritní zdroj po obnovení jeho napětí

• Možnost AUTO / MANUAL

• Motorový přestavovací mechanismus

• Vhodné pro systémy FVE a záložního napájení

• Možnost použití s kompatibilním hybridním měničem

• Možnost použití s elektrocentrálou

• Montáž na DIN lištu 35 mm

• Kompaktní provedení pro rozvaděče


⚙️ Jak NLQ4-125 funguje

Přepínač pracuje se dvěma řídicími zdroji:


Zdroj A – prioritní zdroj

Vstup A (AR / AN) je prioritní řídicí vstup.

Pokud je na tomto vstupu přítomno odpovídající napětí, automatika nastaví přepínač do polohy:

I – Power A

Zdroj A může představovat například:

• distribuční síť,

• výstup hybridního měniče,

• jiný preferovaný zdroj napájení.

Zdroj B – záložní zdroj

Vstup B (BR / BN) slouží jako záložní/podpůrný zdroj.

Pokud dojde k výpadku prioritního vstupu A a na vstupu B je dostupné potřebné napětí, mechanismus automaticky přestaví kontakty do polohy:

II – Power B

Pro automatický záskok proto musí být záložní zdroj B v okamžiku výpadku zdroje A dostupný.

Pokud zdroj B není aktivní, není k dispozici energie potřebná pro automatické přestavení mechanismu do záložní polohy.


🔁 Automatický návrat na prioritní zdroj

Po obnovení napětí na prioritním vstupu A se přepínač automaticky vrací zpět do polohy:

I – Power A

Vstup A je tedy v automatickém režimu vždy preferovaným zdrojem.

Chcete-li například preferovat distribuční síť a FVE/měnič používat jako zálohu, připojí se distribuční síť jako zdroj A.

Pokud má být naopak preferovaným zdrojem měnič/FVE a distribuční síť má fungovat jako záloha, odpovídajícím způsobem se navrhne logika zapojení.

Konkrétní zapojení musí vždy posoudit odborně způsobilá osoba podle vlastností obou zdrojů.


✋ Automatický a manuální provoz

Přepínač umožňuje dva základní režimy.

AUTO

V automatickém režimu zařízení reaguje na dostupnost řídicího napětí na vstupech A a B a automaticky mění zdroj podle nastavené priority.

MANUAL

V manuálním režimu lze přestavení mechanismu provést ručně.

Manuální režim je vhodný například:

• při servisu,

• při údržbě,

• při kontrole instalace,

• v situaci, kdy není možné využít automatický motorový pohon.


☀️ Použití s fotovoltaikou a hybridním měničem

NLQ4-125 lze použít jako součást systému pro přepínání mezi distribuční sítí a vhodným záložním/ostrovním výstupem hybridního měniče.

Typické zapojení může být například:

Distribuční síť → zdroj A
Backup/EPS výstup hybridního měniče → zdroj B

nebo podle požadované priority obráceně.

Důležité upozornění

Před zapojením je nutné ověřit, že použitý měnič:

• podporuje záložní nebo ostrovní provoz,

• umožňuje napájet zvolenou zátěž v režimu backup/EPS,

• má vhodně řešený nulový vodič a uzemnění,

• je výrobcem určen pro navržený způsob přepínání.

NLQ4-125 sám o sobě nenahrazuje síťovou ochranu měniče, ochranu proti ostrovnímu provozu ani ostatní ochranné prvky vyžadované konkrétní instalací.

Návrh musí odpovídat konkrétnímu typu elektrické sítě, měniče a ochranného systému.


⚡ Doba přepnutí – důležité vysvětlení

U této řady ATS jsou v technických podkladech uváděny časy vlastní přepínací operace v řádu desítek milisekund.

Je však velmi důležité rozlišovat mezi:

1. časem vlastní přepínací/mechanické operace

a

2. celkovou dobou od skutečného výpadku prioritního zdroje až po obnovení napájení z druhého zdroje.

Tyto hodnoty nejsou totožné.

Celkový proces může zahrnovat:

výpadek zdroje A → detekce stavu → reakce řídicího obvodu → pohyb mechanismu → odpojení A → připojení B → obnovení napájení zátěže

Výrobcem/dodavatelem uváděný přepínací čas proto nelze považovat za garantovanou maximální celkovou dobu přerušení napájení celé instalace.

Společnost AtosElektro celkovou dobu přepnutí jednotlivých kusů laboratorně neměří.


⚠️ Důležité před nákupem: přepínač není UPS

NLQ4-125 je mechanický ATS, nikoliv online UPS nebo statický bezvýpadkový přepínač. Při změně zdroje proto může dojít ke krátkodobému přerušení napájení. Běžným spotřebičům nemusí krátké přerušení způsobit problém, ale citlivá elektronika se může restartovat.

Typicky se může jednat například o:

• stolní počítače,

• servery,

• routery a síťové prvky,

• některé řídicí systémy,

• citlivou elektroniku,

• zařízení vyžadující skutečně nepřerušené napájení.

Pokud je u konkrétního spotřebiče požadováno garantované nepřerušené napájení, doporučujeme použít vhodnou UPS nebo jiné zařízení s výrobcem garantovanou maximální dobou přerušení.


🏠 Typické možnosti použití

Síť + hybridní měnič

Automatické přepnutí mezi distribuční sítí a kompatibilním backup/EPS výstupem hybridního měniče.

Síť + elektrocentrála

Přepnutí zátěže mezi veřejnou sítí a již dostupným výstupem elektrocentrály.

Pozor: NLQ4-125 sám o sobě nemusí zajišťovat automatický start motoru elektrocentrály. Elektrocentrála musí mít pro automatické spuštění odpovídající vlastní řídicí systém.

Dva dostupné zdroje napájení

ATS lze použít všude tam, kde je potřeba automaticky volit mezi dvěma kompatibilními elektrickými zdroji.

Řízení zátěže pomocí externího systému

Řídicí vstup lze v odborně navrženém zapojení ovládat prostřednictvím externího prvku. Lze tak například vytvořit systém, který umožní přepínání spotřebiče podle provozního stavu FVE.

Samotný NLQ4-125 neměří výrobu ani přebytky fotovoltaické elektrárny. Pro řízení podle skutečných přebytků je nutný vhodný externí měřicí nebo řídicí systém.


📋 Technické parametry


• Model: NLQ4-125/4P

• Jmenovitý provozní proud: 40 A

• Počet pólů: 4P

• Použití: třífázové systémy 400/230 V AC

• Jmenovité ovládací napětí: AC 220–230 V

• Jmenovitá frekvence: 50/60 Hz

• Pracovní rozsah řídicího napětí: přibližně 85–110 % Us

• Izolační napětí: 690 V AC

• Jmenovité impulzní výdržné napětí: 8 kV

• Deklarovaný čas vlastní přepínací operace: v řádu desítek milisekund

• Jmenovitý podmíněný zkratový proud Iq: až 50 kA při odpovídající koordinaci a předřazeném ochranném prvku dle technické dokumentace

• Elektrická životnost: 2 000 pracovních cyklů

• Mechanická životnost: 5 000 pracovních cyklů

• Montáž: DIN lišta 35 mm

• Rozměry: cca 96 × 143 × 76 mm

Poznámka k přepínacímu času

Údaj v řádu desítek milisekund vyjadřuje parametr vlastní přepínací operace podle technických podkladů k výrobku. Nejedná se o garantovanou maximální dobu kompletního výpadku napájení od zániku prvního zdroje po stabilní napájení z druhého zdroje.


⚠️ Napájení motorového pohonu

NLQ4-125 používá k přestavení kontaktů elektrický motorový mechanismus. Přístroj nemá vlastní záložní baterii pro motorový pohon. Aby mohlo dojít k automatickému přestavení na záložní zdroj B, musí být tento zdroj dostupný a na příslušných řídicích svorkách musí být přítomno odpovídající napětí. Pokud nejsou dostupné zdroje potřebné pro napájení mechanismu, automatické přestavení nemusí být možné.


⚠️ Pozor na podpětí řídicího obvodu

Pro správný chod motorového mechanismu je nutné zajistit vhodné a stabilní ovládací napětí AC 220–230 V. Přepínač vyžaduje stabilní napětí pro spolehlivý chod vnitřního motoru.

Kritický pokles napětí (podpětí): Pokud napětí v síti klesne pod 190 V, hrozí vážné poškození zařízení. Motor přepínače v takovém stavu nemusí mít sílu dokončit přepnutí, zablokuje se a může dojít ke spálení jeho vnitřních součástí.

Technická dokumentace upozorňuje, že příliš nízké napětí řídicího obvodu může způsobit:

• nedokončení přestavení mechanismu,

• zvýšené zahřívání pohonu,

• zablokování mechanismu,

• poškození motoru nebo cívky.

Z tohoto důvodu doporučujeme při návrhu systému posoudit použití vhodného hlídacího napěťového/fázového relé, např. ELKO HRN-55N. Pokud relé zaznamená nebezpečný pokles napětí pod bezpečnou mez, výpadek fáze nebo ztrátu "nuly", okamžitě přepínači "odstřihne" řídicí napětí a ten bleskově a bezpečně přepne na záložní zdroj (např. FVE). Zabráníte tak zničení přepínače i vašich spotřebičů.

To je důležité zejména v instalacích, kde se mohou vyskytovat:

• podpětí,

• výpadky jednotlivých fází,

• přerušení nulového vodiče,

• nestabilní zdroj napájení.

Konkrétní typ ochrany a její nastavení musí navrhnout kvalifikovaný elektrikář.


🛡️ Doporučené ochranné prvky

Automatický přepínač je pouze jednou částí elektrické instalace.

Podle konkrétní aplikace může být vhodné systém doplnit například o:

• jističe nebo pojistky,

• proudové chrániče,

• hlídací napěťová/fázová relé,

• přepěťové ochrany,

• ochrany měniče,

• další prvky předepsané výrobcem použitých zařízení.

Přesný způsob jištění musí odpovídat průřezu vodičů, charakteru zátěže, typu sítě a parametrům obou zdrojů.


🔌 Přepínání nulového vodiče

4P provedení přepíná:

• L1

• L2

• L3

• N

Ochranný vodič PE se nepřepíná.

Způsob zapojení nulového vodiče musí respektovat konkrétní typ distribuční soustavy, způsob uzemnění, konstrukci měniče a požadavky ochranných prvků.


❓ FAQ – často kladené otázky


1. K čemu automatický přepínač slouží?

Slouží k automatickému přepínání zátěže mezi dvěma dostupnými zdroji elektrické energie.

Například mezi distribuční sítí a záložním výstupem hybridního měniče nebo mezi distribuční sítí a elektrocentrálou.

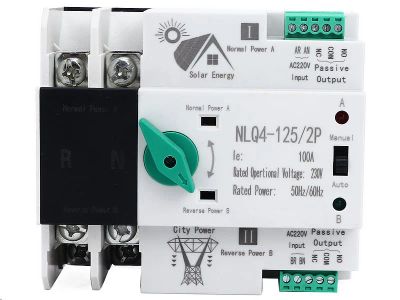

2. Jaký je rozdíl mezi 2P a 4P verzí?

2P provedení je určeno zejména pro jednofázové systémy a přepíná vodiče L + N.

4P provedení je určeno pro třífázové systémy a přepíná L1 + L2 + L3 + N.

Tento model je 4P.

3. Jak zvolit správný jmenovitý proud?

Jmenovitý proud ATS musí odpovídat návrhu elektrické instalace a použitým ochranným prvkům.

Nestačí pouze porovnat hodnotu uvedenou na ATS s hlavním jističem. Je nutné zohlednit také:

• charakter zátěže,

• průřez vodičů,

• způsob jištění,

• rozběhové proudy,

• podmínky instalace.

Správné dimenzování musí provést odborně způsobilá osoba.

4. Jak rychle NLQ4-125 přepne?

Technické podklady uvádějí dobu vlastní přepínací operace v řádu desítek milisekund.

Nejde však o garantovanou maximální dobu od okamžiku skutečného výpadku jednoho zdroje až po obnovení napájení z druhého zdroje.

Celková reakční doba systému může být delší.

5. Vypnou se během přepnutí spotřebiče?

Může dojít ke krátkodobému přerušení napájení.

NLQ4-125 proto nelze považovat za bezvýpadkový zdroj.

Citlivá elektronika se může při přepnutí restartovat.

Pokud zařízení nesmí ztratit napájení ani na krátkou dobu, použijte vhodnou UPS.

6. Je přepínač vhodný pro fotovoltaiku?

Ano, lze jej použít jako součást systému s FVE například pro přepínání mezi distribuční sítí a kompatibilním backup/EPS výstupem hybridního měniče.

Zapojení však musí odpovídat:

• typu měniče,

• typu elektrické sítě,

• způsobu uzemnění,

• požadavkům výrobce měniče,

• platným předpisům a normám.

7. Pozná ATS sám přebytky FVE?

Ne.

Přepínač sám neměří výkon fotovoltaiky ani tok energie.

Pokud má systém reagovat na skutečné přebytky FVE, musí být použit externí měřicí nebo řídicí prvek, který podle požadované logiky ovládá řídicí vstup ATS.

8. Umí ATS automaticky nastartovat elektrocentrálu?

Samotné přepnutí zdroje a automatické nastartování spalovacího motoru elektrocentrály jsou dvě různé funkce.

Elektrocentrála musí mít vlastní systém umožňující automatický start nebo musí
