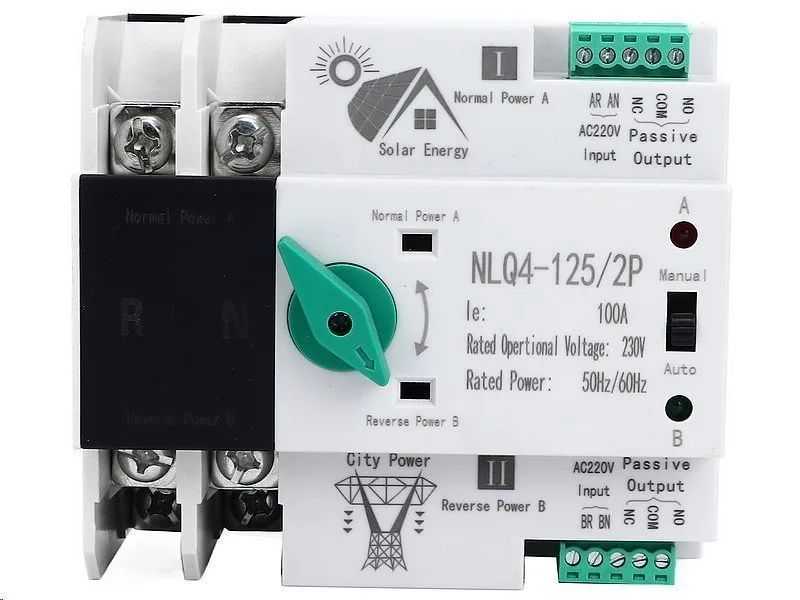

Automatický prepínač siete - napájanie 2P 230 V 80 A - NLQ4-125/2P pre FVE

Automatický prepínač sietí NLQ4-125/2P – 2P, 80 A, pre FVE a záložné napájanie


Automatický prepínač sietí NLQ4-125/2P slúži na automatické prepínanie záťaže medzi dvoma dostupnými zdrojmi elektrickej energie.

Typickým použitím je prepínanie medzi:

• distribučnou sieťou a záložným výstupom hybridného meniča,

• distribučnou sieťou a elektrocentrálou,

• dvoma samostatnými zdrojmi napájania,

• FVE / batériovým meničom a verejnou sieťou.

Ide o 2-pólové prevedenie, ktoré prepína fázový vodič L a nulový vodič N.

Prístroj umožňuje automatickú aj manuálnu prevádzku a je určený na montáž na štandardnú DIN lištu.

Dôležité: NLQ4-125 je mechanický automatický prepínač zdrojov (ATS). Nie je náhradou za UPS a nezabezpečuje garantované bezvýpadkové napájanie.


✅ Hlavné vlastnosti


• 2-pólové prepínanie – L + N

• Menovitý prevádzkový prúd 80 A

• Automatické prepnutie medzi prioritným a záložným zdrojom

• Automatický návrat na prioritný zdroj po obnovení jeho napätia

• Možnosť AUTO / MANUAL

• Motorový prestavovací mechanizmus

• Vhodné pre systémy FVE a záložného napájania

• Možnosť použitia s kompatibilným hybridným meničom

• Možnosť použitia s elektrocentrálou

• Montáž na DIN lištu 35 mm

• Kompaktné prevedenie pre rozvádzače


⚙️ Ako NLQ4-125 funguje

Prepínač pracuje s dvoma riadiacimi zdrojmi:


Zdroj A – prioritný zdroj

Vstup A (AR / AN) je prioritný riadiaci vstup.

Ak je na tomto vstupe prítomné zodpovedajúce napätie, automatika nastaví prepínač do polohy:

I – Power A

Zdroj A môže predstavovať napríklad:

• distribučnú sieť,

• výstup hybridného meniča,

• iný preferovaný zdroj napájania.

Zdroj B – záložný zdroj

Vstup B (BR / BN) slúži ako záložný/podporný zdroj.

Ak dôjde k výpadku prioritného vstupu A a na vstupe B je dostupné potrebné napätie, mechanizmus automaticky prestaví kontakty do polohy:

II – Power B

Pre automatické zaskočenie preto musí byť záložný zdroj B v okamihu výpadku zdroja A dostupný.

Ak zdroj B nie je aktívny, nie je k dispozícii energia potrebná na automatické prestavenie mechanizmu do záložnej polohy.


🔁 Automatický návrat na prioritný zdroj

Po obnovení napätia na prioritnom vstupe A sa prepínač automaticky vracia späť do polohy:

I – Power A

Vstup A je teda v automatickom režime vždy preferovaným zdrojom.

Ak chcete napríklad preferovať distribučnú sieť a FVE/menič používať ako zálohu, pripojí sa distribučná sieť ako zdroj A.

Ak má byť naopak preferovaným zdrojom menič/FVE a distribučná sieť má fungovať ako záloha, zodpovedajúcim spôsobom sa navrhne logika zapojenia.

Konkrétne zapojenie musí vždy posúdiť odborne spôsobilá osoba podľa vlastností oboch zdrojov.


✋ Automatická a manuálna prevádzka

Prepínač umožňuje dva základné režimy.

AUTO

V automatickom režime zariadenie reaguje na dostupnosť riadiaceho napätia na vstupoch A a B a automaticky mení zdroj podľa nastavenej priority.

MANUAL

V manuálnom režime je možné prestavenie mechanizmu vykonať ručne.

Manuálny režim je vhodný napríklad:

• pri servise,

• pri údržbe,

• pri kontrole inštalácie,

• v situácii, keď nie je možné využiť automatický motorový pohon.


☀️ Použitie s fotovoltaikou a hybridným meničom

NLQ4-125 je možné použiť ako súčasť systému na prepínanie medzi distribučnou sieťou a vhodným záložným/ostrovným výstupom hybridného meniča.

Typické zapojenie môže byť napríklad:

Distribučná sieť → zdroj A
Backup/EPS výstup hybridného meniča → zdroj B

alebo podľa požadovanej priority opačne.

Dôležité upozornenie

Pred zapojením je nutné overiť, že použitý menič:

• podporuje záložnú alebo ostrovnú prevádzku,

• umožňuje napájať zvolenú záťaž v režime backup/EPS,

• má vhodne riešený nulový vodič a uzemnenie,

• je výrobcom určený pre navrhnutý spôsob prepínania.

NLQ4-125 sám o sebe nenahrádza sieťovú ochranu meniča, ochranu proti ostrovnej prevádzke ani ostatné ochranné prvky vyžadované konkrétnou inštaláciou.

Návrh musí zodpovedať konkrétnemu typu elektrickej siete, meniča a ochranného systému.


⚡ Doba prepnutia – dôležité vysvetlenie

Pri tomto rade ATS sú v technických podkladoch uvádzané časy vlastnej prepínacej operácie v ráde desiatok milisekúnd.

Je však veľmi dôležité rozlišovať medzi:

1. časom vlastnej prepínacej/mechanickej operácie

a

2. celkovou dobou od skutočného výpadku prioritného zdroja až po obnovenie napájania z druhého zdroja.

Tieto hodnoty nie sú totožné.

Celkový proces môže zahŕňať:

výpadok zdroja A → detekcia stavu → reakcia riadiaceho obvodu → pohyb mechanizmu → odpojenie A → pripojenie B → obnovenie napájania záťaže

Výrobcom/dodávateľom uvádzaný prepínací čas preto nemožno považovať za garantovanú maximálnu celkovú dobu prerušenia napájania celej inštalácie.

Spoločnosť AtosElektro celkovú dobu prepnutia jednotlivých kusov laboratórne nemeria.


⚠️ Dôležité pred nákupom: prepínač nie je UPS

NLQ4-125 je mechanický ATS, nie online UPS alebo statický bezvýpadkový prepínač. Pri zmene zdroja preto môže dôjsť ku krátkodobému prerušeniu napájania. Bežným spotrebičom nemusí krátke prerušenie spôsobiť problém, ale citlivá elektronika sa môže restartovať.

Typicky sa môže jednať napríklad o:

• stolné počítače,

• servery,

• routery a sieťové prvky,

• niektoré riadiace systémy,

• citlivú elektroniku,

• zariadenia vyžadujúce skutočne neprerušené napájanie.

Ak je pri konkrétnom spotrebiči požadované garantované neprerušené napájanie, odporúčame použiť vhodnú UPS alebo iné zariadenie s výrobcom garantovanou maximálnou dobou prerušenia.


🏠 Typické možnosti použitia

Sieť + hybridný menič

Automatické prepnutie medzi distribučnou sieťou a kompatibilným backup/EPS výstupom hybridného meniča.

Sieť + elektrocentrála

Prepnutie záťaže medzi verejnou sieťou a už dostupným výstupom elektrocentrály.

Pozor: NLQ4-125 sám o sebe nemusí zabezpečovať automatický štart motora elektrocentrály. Elektrocentrála musí mať pre automatické spustenie zodpovedajúci vlastný riadiaci systém.

Dva dostupné zdroje napájania

ATS je možné použiť všade tam, kde je potrebné automaticky voliť medzi dvoma kompatibilnými elektrickými zdrojmi.

Riadenie záťaže pomocou externého systému

Riadiaci vstup je možné v odborne navrhnutom zapojení ovládať prostredníctvom externého prvku. Je tak možné napríklad vytvoriť systém, ktorý umožní prepínanie spotrebiča podľa prevádzkového stavu FVE.

Samotný NLQ4-125 nemeria výrobu ani prebytky fotovoltaickej elektrárne. Pre riadenie podľa skutočných prebytkov je nutný vhodný externý merací alebo riadiaci systém.


📋 Technické parametre


• Model: NLQ4-125/2P

• Menovitý prevádzkový prúd: 80 A

• Počet pólov: 2P - určený pre 1-fázové obvody (230 V AC), spína iba fázu (L) a nulovací vodič (N)

• Pomocný okruh: 2 nezávislé relé, každé relé obsahuje 2 sady transformátorových kontaktov

• Použitie: jednofázové systémy 230 V AC

• Menovité ovládacie napätie: AC 220–230 V

• Menovitá frekvencia: 50/60 Hz

• Pracovný rozsah riadiaceho napätia: približne 85–110 % Us

• Izolačné napätie: 690 V AC

• Menovité impulzné výdržné napätie: 8 kV

• Deklarovaný čas vlastnej prepínacej operácie: v ráde desiatok milisekúnd

• Menovitý podmienený skratový prúd Iq: až 50 kA pri zodpovedajúcej koordinácii a predradenom ochrannom prvku podľa technickej dokumentácie

• Elektrická životnosť: 2 000 pracovných cyklov

• Mechanická životnosť: 5 000 pracovných cyklov

• Montáž: DIN lišta 35 mm

• Rozmery: cca 96 × 108 × 76 mm

• Hmotnosť: 0,62 kg

Poznámka k prepínaciemu času

Údaj v ráde desiatok milisekúnd vyjadruje parameter vlastnej prepínacej operácie podľa technických podkladov k výrobku. Nejde o garantovanú maximálnu dobu kompletného výpadku napájania od zániku prvého zdroja po stabilné napájanie z druhého zdroja.


⚠️ Napájanie motorového pohonu

NLQ4-125 používa na prestavenie kontaktov elektrický motorový mechanizmus. Prístroj nemá vlastnú záložnú batériu pre motorový pohon. Aby mohlo dôjsť k automatickému prestaveniu na záložný zdroj B, musí byť tento zdroj dostupný a na príslušných riadiacich svorkách musí byť prítomné zodpovedajúce napätie. Ak nie sú dostupné zdroje potrebné na napájanie mechanizmu, automatické prestavenie nemusí byť možné.


⚠️ Pozor na podpätie riadiaceho obvodu

Pre správny chod motorového mechanizmu je nutné zabezpečiť vhodné a stabilné ovládacie napätie AC 220–230 V. Prepínač vyžaduje stabilné napätie pre spoľahlivý chod vnútorného motora.

Kritický pokles napätia (podpätie): Ak napätie v sieti klesne pod 190 V, hrozí vážne poškodenie zariadenia. Motor prepínača v takom stave nemusí mať silu dokončiť prepnutie, zablokuje sa a môže dôjsť k spáleniu jeho vnútorných súčastí.

Technická dokumentácia upozorňuje, že príliš nízke napätie riadiaceho obvodu môže spôsobiť:

• nedokončenie prestavenia mechanizmu,

• zvýšené zahrievanie pohonu,

• zablokovanie mechanizmu,

• poškodenie motora alebo cievky.

Z tohto dôvodu odporúčame pri návrhu systému posúdiť použitie vhodného strážneho napäťového relé pre jednofázové obvody, napr. ELKO HRN-33. Ak relé zaznamená nebezpečný pokles napätia pod bezpečnú hranicu alebo stratu "nuly", okamžite prepínaču "odstrihne" riadiace napätie a ten bleskovo a bezpečne prepne na záložný zdroj (napr. FVE). Zabránite tak zničeniu prepínača aj vašich spotrebičov.

To je dôležité najmä v inštaláciách, kde sa môžu vyskytovať:

• podpätie,

• prepätie,

• prerušenie nulového vodiča,

• nestabilný zdroj napájania.

Konkrétny typ ochrany a jej nastavenie musí navrhnúť kvalifikovaný elektrikár.


🛡️ Odporúčané ochranné prvky

Automatický prepínač je iba jednou časťou elektrickej inštalácie.

Podľa konkrétnej aplikácie môže byť vhodné systém doplniť napríklad o:

• ističe alebo poistky,

• prúdové chrániče,

• strážne napäťové relé,

• prepäťové ochrany,

• ochrany meniča,

• ďalšie prvky predpísané výrobcom použitých zariadení.

Presný spôsob istenia musí zodpovedať prierezu vodičov, charakteru záťaže, typu siete a parametrom oboch zdrojov.


🔌 Prepínanie nulového vodiča

2P prevedenie prepína:

• L (fázový vodič)

• N (nulový vodič)

Ochranný vodič PE sa neprepína.

Spôsob zapojenia nulového vodiča musí rešpektovať konkrétny typ distribučnej sústavy, spôsob uzemnenia, konštrukciu meniča a požiadavky ochranných prvkov.


❓ FAQ – často kladené otázky


1. Na čo automatický prepínač slúži?

Slúži na automatické prepínanie záťaže medzi dvoma dostupnými zdrojmi elektrickej energie.

Například medzi distribučnou sieťou a záložným výstupom hybridného meniča alebo medzi distribučnou sieťou a elektrocentrálou.

2. Aký je rozdiel medzi 2P a 4P verziou?

2P prevedenie je určené pre jednofázové systémy a prepína vodiče L + N.

4P prevedenie je určené pre trojfázové systémy a prepína L1 + L2 + L3 + N.

Tento model je 2P.

3. Ako zvoliť správny menovitý prúd?

Menovitý prúd ATS musí zodpovedať návrhu elektrickej inštalácie a použitým ochranným prvkom.

Nestačí iba porovnať hodnotu uvedenú na ATS s hlavným ističom. Je nutné zohľadniť aj:

• charakter záťaže,

• prierez vodičov,

• spôsob istenia,

• rozbehové prúdy,

• podmienky inštalácie.

Správne dimenzovanie musí vykonať odborne spôsobilá osoba.

4. Ako rýchlo NLQ4-125 prepne?

Technické podklady uvádzajú dobu vlastnej prepínacej operácie v ráde desiatok milisekúnd.

Nejde však o garantovanú maximálnu dobu od okamihu skutočného výpadku jedného zdroja až po obnovenie napájania z druhého zdroja.

Celková reakčná doba systému môže byť dlhšia.

5. Vypnú sa počas prepnutia spotrebiče?

Môže dôjsť ku krátkodobému prerušeniu napájania.

NLQ4-125 preto nemožno považovať za bezvýpadkový zdroj.

Citlivá elektronika sa môže pri prepnutí restartovať.

Ak zariadenie nesmie stratiť napájanie ani na krátku dobu, použite vhodnú UPS.

6. Je prepínač vhodný pre fotovoltaiku?

Áno, je možné ho použiť ako súčasť systému s FVE napríklad na prepínanie medzi distribučnou sieťou a kompatibilným backup/EPS výstupom hybridného meniča.

Zapojenie však musí zodpovedať:

• typu meniča,

• typu elektrickej siete,

• spôsobu uzemnenia,

• požiadavkám výrobcu meniča,

• platným predpisom a normám.

7. Pozná ATS sám prebytky FVE?

Nie.

Prepínač sám nemeria výkon fotovoltaiky ani tok energie.

Ak má systém reagovať na skutočné prebytky FVE, musí byť použitý externý merací alebo riadiaci prvok, ktorý podľa požadovanej logiky ovláda riadiaci vstup ATS.

8. Vie ATS automaticky naštartovať elektrocentrálu?
