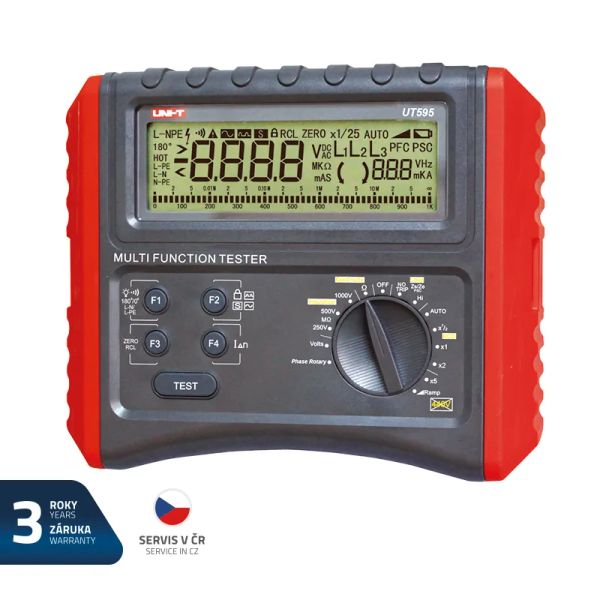

Multifunkčný tester UNI-T UT595

Prístroj UT 595 je univerzálny merací a testovací prístroj na vykonávanie revízií elektrických spotrebičov. Umožňuje automatizovanú kontrolu vybavovacej doby prúdových chráničov, meranie zvodových prúdov, meranie impedancie uzemňovacej slučky a spojitosti uzemnenia, meranie izolačného odporu, na meranie kmitočtu AC napätia a meranie DC a AC napätia, poradie fáz v trojfázových rozvodoch.. Prístroj je navrhnutý s novým vzhľadom, s veľkým multifunkčným displejom s pruhovým ukazovateľom s päťdesiatimi dielikmi. Má odolný kryt a nové analógové, digitálne a mikroprocesorové obvody.. Tento prístroj bol navrhnutý, vyrobený a testovaný podľa bezpečnostného štandardu IEC61010 (Bezpečnostné požiadavky na elektrické zariadenia) v kategórii prepätia CATIII 300V. Plne vyhovuje norme STN EN 61557 na meranie izolačného a prechodového odporu.. UT595 je ideálny nástroj na údržbu, testovanie a kontrolu ochranných prvkov elektrických zariadení pre každého elektrikára a revízneho technika.. Parametre produktu :. - maximálne zobrazenie displeja: 9999, analógový pruh 50 dielikov. - podsvietený displej LCD s rozmermi: 125 mm × 37 mm. - displej zobrazuje: funkčné režimy, hodnoty, jednotky a symboly. - prepínanie funkcií: otočný 15-tich polohový prepínač. - prepínanie rozsahov: automatické. - meranie doby vybavenia prúdových chráničov: prúdom 10mA, 30mA, 100mA, 300mA, 500mA. - možnosť zmeny fázového uhla 0°/180° na detekciu najrýchlejšieho času vybavenia chráničov. - voliteľný testovací režim polvlny / celej vlny a odpočítavanie (30sec). - automatické testy prúdových chráničov: sekvenčné prepínanie zvodových prúdov, plynulý nábeh zvodového prúdu až do vybavenia chrániča. - uloženie nameraných hodnôt v pamäti. - test impedancie slučky / poruchového prúdu (PFC) / skratového prúdu (PSC) : v rozsahoch 0,05? až 2000?. - meranie spojitosti uzemnenia: v rozsahu 0,01? až 200?. - meranie izolačného odporu: 0,05 M? až 1M? pri skúšobnom napätí 250V/500V/1000V. - meranie kmitočtu AC napätia: v rozsahu 20Hz až 100Hz. - meranie AC a DC napätia: 0V až 440V, automatické rozlíšenie AC/DC/polarity. - meranie poradia fáz: indikácia sledu fáz, smeru rotácie. - napájanie: 6 ks alkalická batéria 1,5 V AA. - kalibračný protokol: nutné objednať samostatne. - automatické vypínanie prístroja. - uzamykanie tlačidiel. - nepostrádateľný pomocník každého revízneho technika. Technické parametre :. - Meranie prúdových chráničov. voľba meracieho prúdu I: 10mA / 30mA / 100mA / 300mA / 500mA. meracie napätie: 220V ±10%, kmitočet 45Hz ž 65Hz. presnosť meracieho prúdu pri napätí AC 220V: ± (10% + 2). automatický test chrániča s prúdom I: 50%, 100%, 200%, 500% vybavovacieho prúdu. rozsah merania času pri prúde 1*I, ?n: 0 až 2000ms. rozsah merania času pri prúde 1*I, ?n : 0 až 500ms (s funkciou odpočtu). rozsah merania času pri prúde 1*I, ?n : 0 až 300ms. rozsah merania času pri prúde 2*I, ?n : 0 až 200ms (s funkciou odpočtu). rozsah merania času pri prúde 2*I, ?n : 0 až 150ms. rozsah merania času pri prúde 5*I, ?n : 0 až 40ms. presnosť merania času: ±(5%+5). možnosť zmeny fázového uhla 0°/180°. - Meranie impedancie slučky / poruchového prúdu (PFC) / skratového prúdu (PSC). prevádzkové napätie: 220V ± 10% / 195V až 440V / 45Hz až 65Hz. merací prúd a čas: 20A / 20ms. meracie rozsahy: 0,05? až 1,99?; 2,0? až 19,9?; 20? až 2000?. najnižšie rozlíšenie: 0,01?. skratový prúd: 0kA až 26kA. presnosť: ± (5% + 5). - Meranie spojitosti uzemnenia. menovité meracie napätie: cca 5V. merací prúd: viac ako 200mA. merací rozsah: 0,01? až 200?. presnosť v rozsahu 0,01? až 200?: ± (2% + 5). - Meranie izolačného odporu. skúšobné menovité napätie naprázdno: DC 250V ±10% alebo 500V ±10% alebo 1000V ±10%. rozsah merania: 0,05 až 250M?, alebo 0,05 až 500M?, alebo 0,05 až 1000M?. menovitý merací prúd pri záťaži 250k?, 500k? alebo 1M?: 0,9mA až 1,1mA. skratový prúd: <1,8mA. presnosť merania v rozsahu 0,05 M? až 1000 M?: ±(5%+5). - Meranie AC a DCV napätia. rozsah merania DC: 0 až ±440V. rozsah merania AC: 0 až 440V (50/60Hz). rozlíšenie: 1V. presnosť merania: ±(2%+3). meranie napätia v rozsahu <10V: iba informatívne. - Meranie kmitočtu. rozsah merania: 20Hz až 100Hz. rozlíšenie: 1Hz. presnosť merania: iba informatívne. - Meranie sledu fáz. pre napätie: trojfázové AC 100V až 440V / 45 až 65Hz. sled fáz: L1 › L2 › L3 rotácia vpred; L1 › L2 › L3 spätná rotácia. úbytok napätia na fáze: úbytok na fáze L1, L2 alebo L3 bude zobrazený na displeji LCD. Všeobecné parametre :. - funkcia automatického výberu rozsahu: áno. - indikácia slabej batérie: áno, symbol „ “ na displeji. - indikácia preťaženia (mimo rozsah): áno, symbol „OL“ na displeji. - napájanie: batéria AA 1,5V, 6 kusov. - prúdový odber: základný cca 10mA, cca 50mA pri rozsahu 1000V. - rozmery displeja LCD: 125 × 37 mm. - pracovné prostredie: teplota 0 ° C až +40 ° C, vlhkosť max. 85% RH. - uvádzaná presnosť je garantovaná v prostredí: teplota 23 ±5°C, vlhkosť: 45-75% RH. - skladovacie prostredie: teplota -20 ° C až +60 ° C, vlhkosť max. 90% RH. - hmotnosť: 1 kg (vrátane batérií). - rozmery prístroja: 210 x 90 x 175 mm. - farba prístroja: červená a šedá. Obsah individuálneho balenia :. - prístroj UT595: 1ks. - testovacie káble: 3ks (špeciálny červený × 1, zelený × 1, čierny × 1). - alkalická batéria 1,5V AA: 6ks. - prenosné púzdro: 1ks. - návod na použitie: 1ks. Veľkoobchodného balenia :. - štandardné množstvo na kartón: 4ks. - rozmery štandardného kartónu: 510 × 330 × 300 mm. - štandardná celková hmotnosť kartónu: 15 kg. Výrobca: UNI-TREND. www.uni-t.cz
