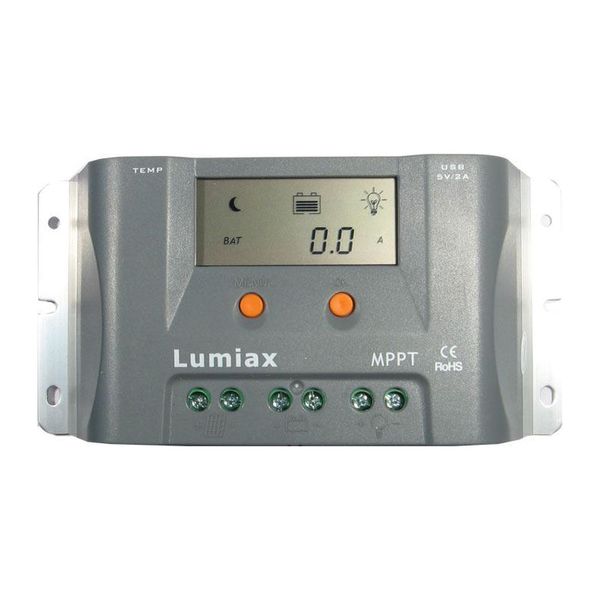

Solárny regulátor MPPT Lumiax MT1550EU, 12V/10A

MPPT regulátor 10A pre olovené batérie so systémovým napätím 12V a pre FV panely s max. výkonom 130W s max. vstupným napätím 45V a min.vstupným napätím 15,8V. Primárne je určený pre panely so systémovým napätím 12V, ktoré pri maximálnej záťaži generujú 16–18V.. Stručný popis regulátorov MPPT:. Regulátory MPPT upravujú pomocou vnútorného meniča V-A charakteristiku zdroja prúdu-solárneho panelutaku, aby bola optimálna pre nabíjanie batérie. Dokážu teda využiť energiu zo solárnych panelov lepšie ako regulátory PWM, ktoré regulujú nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, kedy šírka pulzu je úmerná stavu nabíjanej batérie. Inak povedané, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd na nabíjanie batérie. Napríklad 18V/5A premení na 14,5V/6,2A. Účinnosť konverzie V-A charakteristiky býva nad 95%, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.. Technické parametre:. - systémové napätie 12 V. - max. výkon FV panelov: 130 W pre maximálne využitie regulátora. Pri použití výkonnejšieho panelu nebude plný výkon využitý, avšak funkcia regulátora zostane zachovaná bez poškodenia.. - max. výstupné napätie FV panelu: 45 V. - min.výstupné napätie FV panelu: 15,8 V – overené vlastným meraním. - max. nabíjací prúd: 10 A. - vlastná spotreba: 7 mA. - 4 stupňové nabíjanie batérie (CC, CV – boost, CV – float, CV-equalize). - CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost). - CV-boost = nabíjanie po dobu 1–2 hod po dosiahnutí svorkového napätia 14–15 V (nastaviteľné). - CV-equalize= nabíjanie zvýšeným napätím na premiešanie tekutého elektrolytu-voliteľné len pre batérie s tekutým elektrolytom. - CV-float = nabíjanie udržiavacím napätím 13,5–13,8 V (nastaviteľné). - voľba typu Pb batérie: S tekutým dielektrikom, AGM, AGM GEL. - nevhodný pre Li-Ion, LiFePO4 alebo Li-Pol batérie. - odpojenie záťaže pri napätí batérie 10,8–11,8V – nastaviteľné. - LCD displej pre nastavenie a sledovanie prevádzkových parametrov. - 2× rozhranie USB. - teplotná kompenzácia: –4,17mV/K na bunku pri nabíjaní boost+equal - 3,33mV/K na bunku pri nabíjaní float (udržiavacia). - protokol Modbus založený na rozhraní RS-485 maximalizujúce možnosti komunikácie.. - krytie IP32. - prevádzková teplota: –25°C~55°C. - rozmery: 189 × 96 × 53 mm. - hmotnodsť: 0,42 kg
