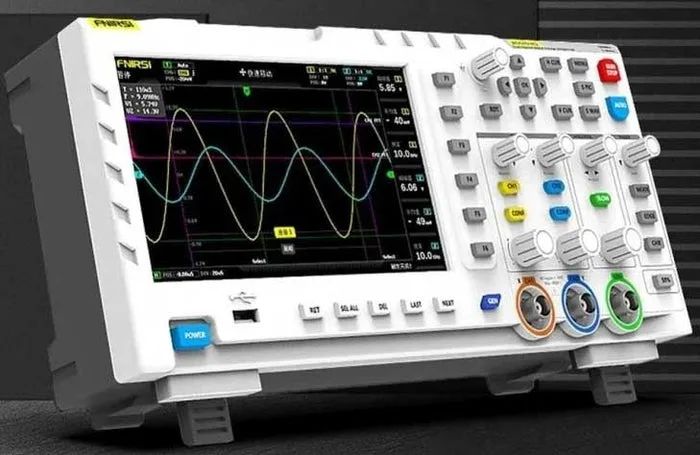

Osciloskop FNIRSI 1014D

FNIRSI 1014D je osciloskop s generátorom signálu s šírkou pásma 100 MHz a vzorkovacou frekvenciou 1 GSa/s. Vďaka režimom spúšťania (Auto, Normal, Single) je vhodný ako pre periodické analógové, tak aj pre neperiodické digitálne signály. K dispozícii je funkcia merania kurzorom, ktorá uľahčuje ručné odčítavanie parametrov, ako sú amplitúda a frekvencia, bez nutnosti ďalších výpočtov. Generátor ponúka 14 štandardných typov signálov, vrátane sínusovej, obdĺžnikovej a pílovej vlny, s maximálnou frekvenciou 10 MHz. Generátor podporuje aj výstup vlastného signálu s nastaviteľnou frekvenciou, amplitúdou a pomeroch až 2,5 Vpp. Osciloskop je vybavený 1 GB vnútornou pamäťou, ktorá umožňuje uložiť až 1000 priebehov a 1000 snímok obrazovky. Uložené údaje je možné jednoducho exportovať cez USB port do počítača na ďalšiu analýzu. Výkonný správca priebehov umožňuje prezeranie, zväčšovanie, otáčanie a mazanie uložených záznamov priamo na zariadení. Technické parametre: Počet kanálov: 2. Displej: 7" farebný TFT LCD, rozlíšenie 800 × 480 pix. Napájanie: 5 V (2 A, 3 A alebo 4 A). Osciloskop: Analógová šírka pásma: 100 MHz × 2 kanály. Vzorkovacia frekvencia: 1 GSa/s (v reálnom čase). Hĺbka pamäte: 240 kbit. Vertikálna citlivosť: 50 mV/div – 500 V/div. Horizontálna časová základňa: 50 S/div – 10 nS/div. Vstupná impedancia: 1 Mohm. Presnosť ADC: 8 bitov. Doba nábehu: < 3 ns. Režimy spúšťania: automatický (AUTO), normálny (Normal), jednorazový (Single). Spúšťacia hrana: stúpajúca (Rising), klesajúca (Falling). Maximálne vstupné napätie: 40 V (sonda 1X), 400 V (sonda 10X). Režimy zobrazenia: Y-T, Rolling, X-Y. Matematické funkcie: 14 typov (napr. FFT analýza). Podpora merania kurzorom: Áno. Perzistencia (afterglow): Vypnuté, 500 ms, 1 s, nekonečno. Generátor signálu: Kanály: 1. Typy signálov: 14 štandardných signálov + 1 prispôsobiteľný signál (sinusová vlna, obdĺžniková vlna, pílová vlna, polovica vlny, celá vlna, kladné/záporné kroky, exponenciálny nábeh/pokles, DC, multi-audio, Sink pulz, Lorentzova vlna). Maximálna frekvencia: sinusová vlna: 10 MHz, ostatné vlny: 2 MHz. Prispôsobiteľný signál: 1 MHz. Rozlíšenie frekvencie: 1 Hz. Výstupná amplitúda: 2,5 Vpp. Pomer signálu k šumu: nastaviteľný. Ukladanie a správa údajov: Vnútorná pamäť: 1 GB. Kapacita: uloženie až 1000 snímok obrazovky, uloženie až 1000 priebehov. Podpora exportu cez USB: Áno. Správca priebehov: Podpora prezerania, zväčšovania, mazania a analýzy uložených signálov. Ďalšie funkcie: Automatické nastavenie (AUTO): jedno tlačidlo na rýchle prispôsobenie parametrov. Zobrazenie Lissajousových grafov: porovnanie amplitúdy, frekvencie a fázy dvoch signálov. FFT analýza: prehľadná analýza harmonických zložiek signálu. Vysokonapäťová ochrana: zabezpečuje bezpečné meranie do 400 V pri použití sondy 10X. Režim Roll: podpora nepretržitého merania v reálnom čase. Rozmery: 310 × 145 × 70 mm. Hmotnosť: cca 1,5 kg
