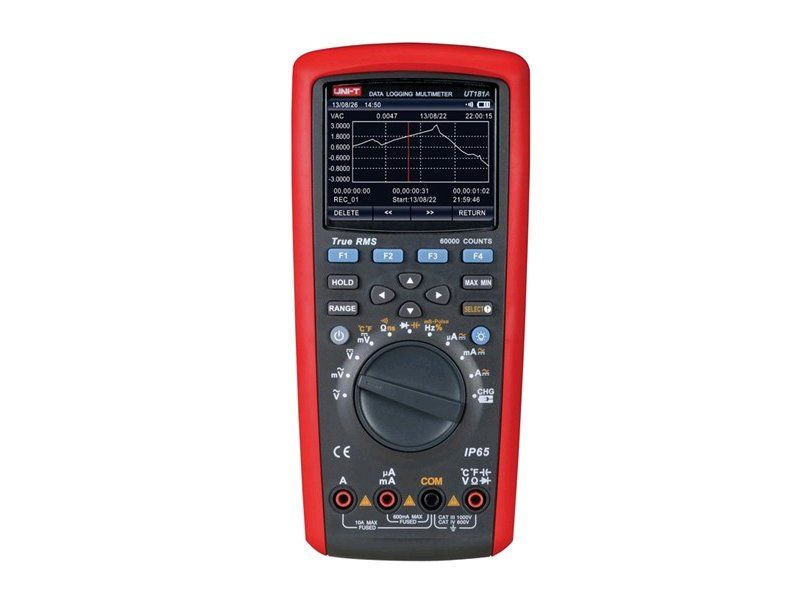

Multimeter UNI-T UT181A

Multimetr UNI-T UT181A — Laboratorní přesnost s dataloggerem a True RMS

Profesionální diagnostika s okamžitým zobrazením trendů


Když diagnostikujete složité průmyslové systémy nebo citlivou elektroniku, potřebujete víc než jen základní měření. Kolísající napětí, nečekané rušení v síti nebo nutnost dlouhodobého sledování trendů často vyžadují profesionální měřicí přístroj s dataloggerem, který vás nenechá na holičkách ani v náročném terénu. Běžné multimetry zde narážejí na své limity, ať už kvůli nízké přesnosti, malému displeji nebo absenci pokročilých analytických funkcí přímo na místě.

Řešením je špičkový multimetr UNI-T UT181A, který kombinuje vlastnosti stolních laboratorních přístrojů s odolností ručního nářadí. Nabízí True RMS měření, dvojité měření teploty a obrovskou paměť pro 20 000 záznamů, které si přímo zobrazíte na barevném 3,5" TFT LCD displeji ve formě trendových křivek. Odteď můžete anomálie v napájení zachytit, porovnat a analyzovat bez nutnosti exportu dat do počítače.

Co oceníš při každodenní diagnostice


• Barevný 3,5” TFT displej — přehledné zobrazení naměřených dat, grafů a trendů i v tmavém rozvaděči.

• Paměť na 20 000 záznamů — umožňuje dlouhodobý datalogging pro odhalení náhodných chyb v síti.

• Extrémní přesnost DC napětí ±(0,025%+5) — laboratorní úroveň pro vývoj a kalibraci citlivých obvodů.

• Měření True RMS (AC+DC) — přesné výsledky i u nesinusových průběhů a zarušených signálů od frekvenčních měničů.

• Záznam trendů přímo na displeji — odhalte anomálie v reálném čase vizuálně, bez složitého připojování notebooku.

• Dvoukanálové měření teploty — porovnávejte vstupní a výstupní hodnoty chladicích systémů nebo výměníků současně.

• Low-pass filtr (1 kHz, -3 dB) — odfiltruje vysokofrekvenční rušení pro absolutně čisté měření na motorových pohonech.

• Integrovaný Li-Ion akumulátor — velkorysá kapacita 2000 mAh šetří peníze za baterie a vydrží dlouhé směny bez nabíjení.

Práce bez kompromisů s barevným displejem


Konec luštění malých segmentů pod špatným úhlem. Dominantou tohoto modelu je velký 3,5” TFT LCD displej, který posouvá komfort měření na zcela novou úroveň. Ať už stojíte v šeru tovární haly, nebo venku na přímém slunci, regulovatelné podsvícení a kontrastní zobrazení grafů vám okamžitě ukáží, co se v obvodu děje. Když k tomu přidáte robustní tělo, analogový bargraf s 61 segmenty a logicky rozložené ovládací prvky, získáte nástroj, který vám perfektně padne do ruky a zpřehlední i ty nejsložitější diagnostické procesy. Optické USB rozhraní navíc zajistí galvanicky oddělený přenos dat do počítače bez rizika poškození.

Maximální výkon a datalogging v terénu


Tento multimetr nezobrazuje jen aktuální stav, on si ho pamatuje. S kapacitou pro 20 000 záznamů a funkcí ukládání trendů je ideální pro dlouhodobý monitoring napájení. Potřebujete zjistit, proč se stroj v noci náhodně restartuje? UT181A monitoruje True RMS hodnoty a ukládá extrémy pomocí záznamu MAX/MIN/AVG. Díky kombinovanému režimu AC + DC a vysoké vstupní impedanci 10 MΩ změříte reálnou efektivní hodnotu složitých signálů se stejnosměrnou složkou, což je pro moderní pulzní zdroje klíčové. Maximální zobrazení 60 000 digitů pak zaručuje obrovské rozlišení napříč celým rozsahem.

Inovativní funkce pro reálné scénáře


Prvním ukázkovým scénářem je servis frekvenčních měničů a průmyslových pohonů. Pomocí Low-pass filtru multimetr spolehlivě odřízne parazitní vysokofrekvenční šum a vy naměříte přesné napětí přímo na výstupu střídače. Druhým typickým příkladem je revize klimatizací a tepelných čerpadel. Díky současnému měření teploty dvěma sondami můžete v reálném čase sledovat teplotní spád na výměníku, aniž byste k tomu potřebovali další externí teploměr či speciální přístroj.

Pro koho je multimetr UNI-T UT181A určen


Průmysloví údržbáři a automatizační inženýři: Při hledání složitých závad na výrobních linkách využijí datalogger a záznam trendů k odhalení nahodilých chyb v elektroinstalaci.Servisní technici HVAC a chlazení: Dvojitý vstup pro termočlánky a obrovský rozsah měření kapacity (až 60 mF) jim zásadně urychlí diagnostiku klimatizací, tepelných čerpadel a rozběhových kondenzátorů.Vývojáři elektroniky a laboratoře: Extrémní přesnost DC napětí (0,025 %) a vynikající rozlišení 60 000 digitů plně uspokojí přísné požadavky na kalibraci a testování plošných spojů.

Technické specifikace


• DC napětí: 60 mV / 600 mV / 6 V / 60 V / 600 V / 1000 V ±(0,025%+5) — Extrémně přesné měření pro vývoj jemné elektroniky.

• AC napětí: 60 mV / 600 mV / 6 V / 60 V / 600 V / 1000 V ±(0,3%+30) — Bezpečná detekce síťového napětí i malých střídavých signálů.

• DC proud: 600 µA až 10 A ±(0,08%+10) — Změří mikroproudy na deskách i odběr silových obvodů.

• AC proud: 600 µA až 10 A ±(0,6%+20) — Přesné hodnoty pro zjišťování spotřeby střídavých spotřebičů.

• Odpor: 600 Ω až 60 MΩ ±(0,05%+2) — Spolehlivé proměření vodivosti spojů i kontrola izolačních stavů.

• Kapacita: 6 nF až 60 mF ±(2%+5) — Výjimečně široký rozsah pro testování i těch největších filtračních kondenzátorů.

• Frekvence: 60 Hz až 60 MHz ±(0,01%+5) — Kontrola oscilátorů a signálových generátorů.

• Konduktance: 60 nS ±(2%+10) — Přesné měření extrémně vysokých odporů.

• Teplota: -40 °C až 1000 °C ±(1%+30) — Široký rozsah pro průmyslové pece i mrazicí boxy.

• Střída (współczynnik wypełnienia): 10 % až 90 % ±(1,2%+30) — Analýza PWM signálů a řídicích jednotek.

• Zobrazení displeje: 60 000 (TFT LCD 3,5") — Detailní čtení bez zaokrouhlovacích chyb.

• Paměť (Datalogger): 20 000 záznamů — Dlouhodobý monitoring bez asistence PC.

• Napájení: Li-Ion akumulátor 7,4 V / 2000 mAh — Dobíjecí řešení, šetří náklady na alkalické baterie.

• Rozměry a hmotnost: 103 × 225 × 59 mm / 638,6 g — Robustní provedení do těžkých průmyslových podmínek.

• Obsah balení: Přístroj, akumulátor, měřicí hroty, USB kabel, 2× teplotní sonda, adaptér pro teplotní sondy, nabíjecí adaptér, praktické pouzdro.

FAQ — Časté otázky zákazníků


1. Je nutné pro zobrazení trendů instalovat software do PC? Ne, obrovskou výhodou UT181A je, že nahrané trendy z dataloggeru zobrazuje graficky přímo na svém velkém barevném displeji. Do PC je přetáhnete až ve chvíli, kdy potřebujete vytvořit report.

2. Co přesně znamená měření AC+DC? Funkce AC+DC sečte střídavou složku signálu s jeho stejnosměrným posunem. To je nezbytné pro správné určení celkového výkonu například u moderních spínaných zdrojů, kde by samotné AC měření ukazovalo chybnou (nižší) hodnotu.

3. Můžu měřit teplotu oběma sondami naráz? Ano, multimetr umožňuje současné zapojení dvou termočlánků (sond). Displej vám zobrazí obě teploty najednou, což je perfektní pro výpočet rozdílu teplot (Delta T) u chladičů nebo tepelných čerpadel.

4. K čemu slouží optické USB připojení? Optické oddělení chrání váš notebook před poškozením. Zabraňuje tomu, aby se vysoké napětí, které zrovna měříte na průmyslovém stroji, dostalo přes USB kabel do základní desky počítače.

5. Zvládne multimetr odfiltrovat rušení z měničů? Ano, přístroj je vybaven přepínatelným Low-pass filtrem (dolní propustí) s mezním kmitočtem 1 kHz. Spolehlivě odruší harmonické frekvence z měničů, takže změříte stabilní základní signál motoru.

6. Nabíjí se baterie přímo v multimetru? Ano, součástí balení je napájecí síťový adaptér. Baterii (7,4 V / 2000 mAh) dobíjíte přímo v přístroji, takže ji nemusíte před každým nabíjením vyndávat.

7. Zobrazí měřič varování, pokud špatně zapojím kabely? Ano, multimetr je vybaven funkcí upozornění na chybně zapojené měřicí zdířky. Zabrání tak poškození přístroje nebo zkratu, pokud se pokusíte měřit napětí se sondami zapojenými v proudovém vstupu.
