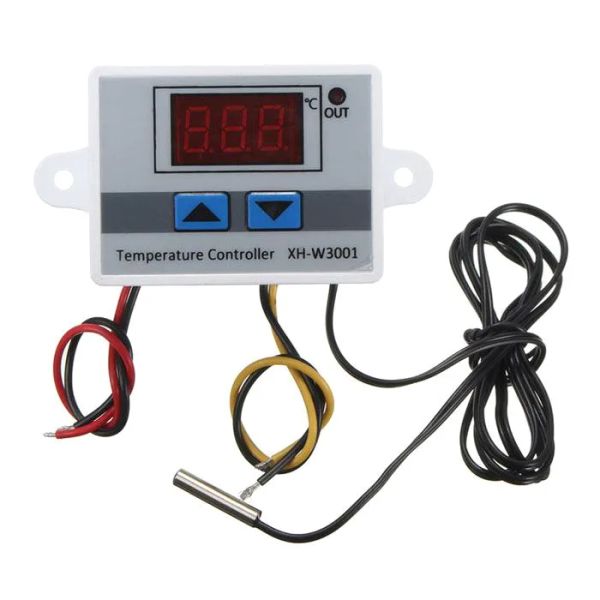

Digitálny termostat XH-W3001, -50 až +110 °C, napájanie 12V

Modul digitálneho termostatu s LED displejom a signalizáciou aktívneho stavu (kontrolka OUT). Technické parametre:. - pracovné napätie: DC 12V. - výstup: v aktívnom stave 12VDC cez spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181. - ovládaný teplotný rozsah: –50–110°C. - rozlíšenie: 0,1 ° C (nad 100 ° C 1 ° C), presnosť 0,2 ° C v rozsahu -10 ° -100 ° C. - frekvencia merania: 2× / sec. - meracie čidlo: NTC (10K 0.5%), vodotesné. - rozmery: 60×45×30mm. Návod na použitie:. Termostat umožňuje nastavenie teploty T1 a T2, kde T1 je teplota, pri ktorej termostat zopne a T2 je teplota, pri ktorej termostat vypne. Zopnutie termostatu indikuje červená LED dióda pri pravom hornom rohu displeja (popis „OUT“).. - pre nastavenie teploty T1 dlho podržte šípku hore. Hneď ako displej začne blikať, šípkami môžete upraviť nastavenie spínacej teploty.. - pre nastavenie teploty T2 dlho podržte šípku dole. Hneď ako displej začne blikať, šípkami môžete upraviť nastavenie vypínacej teploty.. Napájacie napätie pripojte na červený (+) a čierny (-) vodič, 12V spotrebič na žltý a čierny vodič. Pracovné režimy:. - režim kúrenia (T1 < T2): Po zapnutí zariadenia je výstup termostatu zopnutý, kým meraná teplota nedosiahne úroveň T2. Akonáhle meraná klesne na úroveň T1, výstup sa znovu aktivuje.. - režim chladenia (T1 > T2): Po zapnutí zariadenia je výstup neaktívny, kým meraná teplota nedosiahne úroveň T1. Potom sa výstup aktivuje do doby, než nameraná teplota dosiahne úroveň T2.. Poznámka:. Výstupné relé má na spínací kontakt privedené napájacie napätie 12V, takže je na jeho výstupe v aktívnom stave 12V z napájacieho zdroja. Pre ovládanie spotrebičov 230V je teda nutné použiť ďalšie relé alebo upraviť plošný spoj termostatu tak, aby výstupné kontakty relé boli zapojené samostatne, tzn. bez privedeného napájacieho napätia. Relé (typ4181) má dimenzované kontakty na 230VAC/5A. Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
