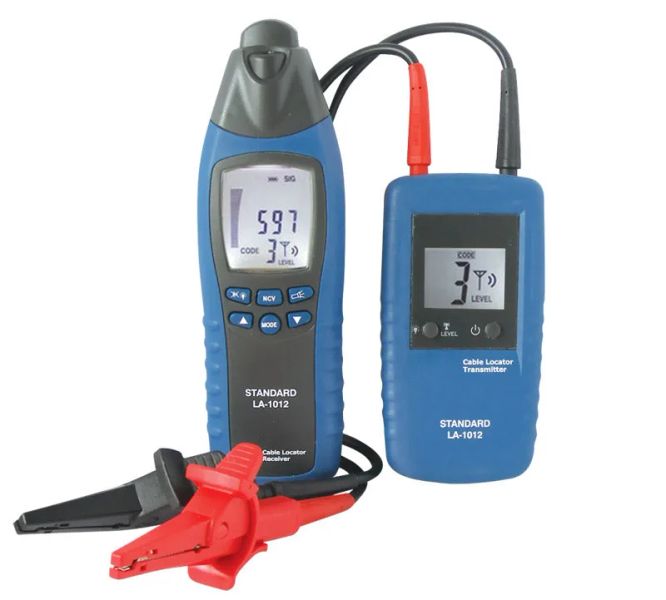

Detektor káblov LA-1012

Káblový lokátor je zostavený z dvoch častí - z vysielača a z prijímača. Tieto časti sú prenosné meracie prístroje a používajú sa na detekciu a trasovanie vodičov a káblov. Signál generovaný vysielačom je v podstate modulovaný prúd, ktorý vytvára slabé magnetické pole v okolí vodiča. Toto elektromagnetické pole indukuje v cievke prijímača napätie. Toto indukované napätie je zosilnené, dekódované a prijímačom prevedené na pôvodný signál. Výsledok je zobrazený na displeji. Nastavené parametre vysielača musí zodpovedať typu meraného vodiča a musí s vodičom tvoriť uzavretý prúdový obvod.. Parametre produktu:. - vyhľadávanie vodičov pod omietkou, prerušenie vodičov, skraty na vodičoch. - trasovanie vodičov uložených v zemi. - detekcia poistiek a priradenie prúdových obvodov. - trasovanie zásuviek a distribučných zásuviek, ktoré boli náhodou skryté pod omietkou. - detekcia prerušených vodičov a skratov u rozvodov podlahového kúrenia. - trasovanie kovových trubiek rozvodov vody a kúrenia. - vo všetkých oblastiach použitia (ako pod napätím, tak bez napätia) sú vykonávané bez použitia nejakých dodatočných pomôcok. - na displeji vysielača sa zobrazuje prenosová úroveň, prenosový kód a prítomnosť cudzieho napätia. - prijímač zobrazuje úroveň príjmu, prenosový kód a súčasne detekuje prítomnosť sieťového napätia. - automatické a manuálne nastavenie citlivosti. - možnosť vypnutia akustického signálu prijímača. - Auto-Power-Off (funkcia automatického vypnutia). - podsvietenie. - možnosť prisvietenia, ak pracujete v podmienkach s nevyhovujúcim osvetlením. Technické parametre:. Vysielač:. - výstupný signál: 125 kHz. - detekcia externého napätia: áno. - rozsah napätí: 12V - 400V. - frekvenčný rozsah: 0 - 60Hz. - displej: LCD. - detekcia externého napätia: max. 400V AC / DC. - kategória prepätia: CAT Ill 300V. - stupeň vyžarovania: 2. - automatické vypnutie: približne po jednej hodine nečinnosti. - napájanie: 1x 9V batéria, NEDA 1604, 6F22. - spotreba: max. 18mA. - poistka: F0.5A 500V, 6.3 x 32 mm. - prevádzková teplota: 0 až 40 ° C, max 80% RH (bez kondenzácie). - skladovacia teplota: -20 až 60 ° C, max 80% RH (bez kondenzácie). - nadmorská výška: až do 2000 m. - rozmery: 130 x 69 x 32mm. - hmotnosť: cca 130g. Prijímač:. - hĺbka trasovania: závisí od materiálu a aplikácie. - mód lokácie kábla: cca 0 - 2m (jednofázové aplikácie), cca 0 - 0,5m (dvojpólové aplikácie). - detekcia napätia: cca 0 - 0.4m. - displej: LCD s funkciami a analógovým zobrazením. - napájanie: 1x 9V batéria, NEDA 1604, 1E6F22. - spotreba: cca 23mA (bez podsvietenia alebo osvetlenia), cca 35mA (s podsvietením), max. 40mA (podsvietenie a osvetlenie). - automatické vypnutie: približne po 5 minútach nečinnosti. - prevádzková teplota: 0 až 40 ° C, max 80% RH (bez kondenzácie). - skladovacia teplota: -20 až 60 ° C, max 80% RH (bez kondenzácie). - nadmorská výška: až do 2000 m. - rozmery: 192 x 61 x 37mm. - hmotnosť: cca 180g
