Popis

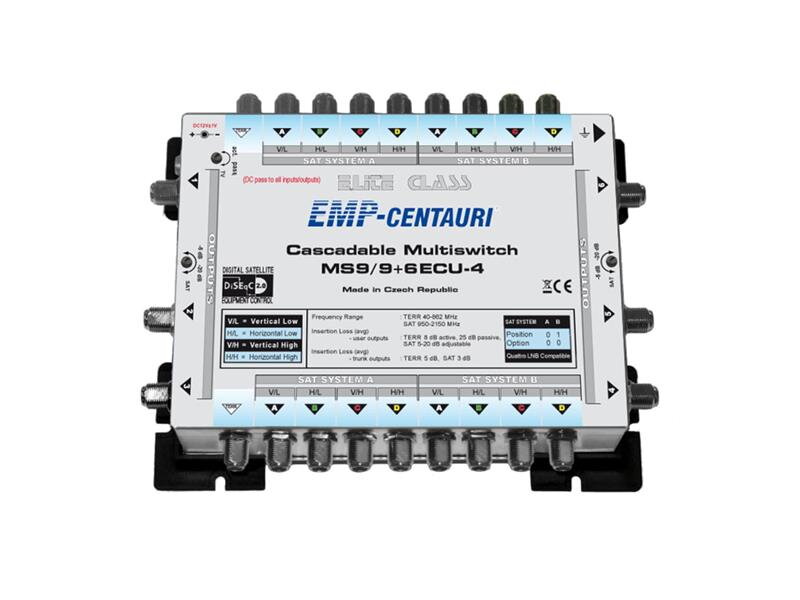

9in/9out+6 kompaktný kaskádny multiprepínač pre distribúciu pozemných a satelitných signálov z 2 satelitných pozícií (8 polarizácií) pre 6 účastníkov.
Multiprepínač je napájaný z pripojených satelitných prijímačov, zdierka DC2.1 pre externé napájanie privádza prúd na všetky chrbticové vedenia. Na chrbticovom vedení TERR je taktiež napätie, vyvarujte sa skratu!
Pomocou otočného trimra je možné prepínať pozemné pásmo z pasívneho režimu do aktívneho režimu. Útlm na užívateľských výstupoch v sat. pásme je nastaviteľný atenuátory v rozsahu 5-20dB pre označené skupiny výstupov.
Technické parametre
Frekvenčný rozsah SAT: 950-2150 MHz
Frekvenčný rozsah TERR: 40-862 MHz
Účastnícke výstupy: 40-2150 MHz
Riadenie: 13/18 V + 0/22 kHz + DiSEqC
Priechodný útlm výstupov SAT: 5-20 dB nastaviteľné
Priechodný útlm výstupov TERR: 8/25 dB avg
Priechodný útlm chrbticovej SAT: 3 dB avg
Priechodný útlm chrbticovej TERR: 5 dB avg
Izolácia na výstupoch: 20 dB min
Izolácia chrbticovej: 25 dB min
Maximálna vstupná úroveň: 105 dBµV
Maximálna úroveň na užívateľskom výstupe SAT / TERR: 100 / 97 dBµV
Spotreba na každý výstup: 100 mA pri 18V DC
Rozmery (d,š,v): 18.6 x 15.6 x 5.1 cm
Teplotný rozsah: -25 ~ +60°C
Hmotnosť: 1.050 kg
