Digitálny termostat XH-W3001, -50 až +110 ° C, napájanie 24V

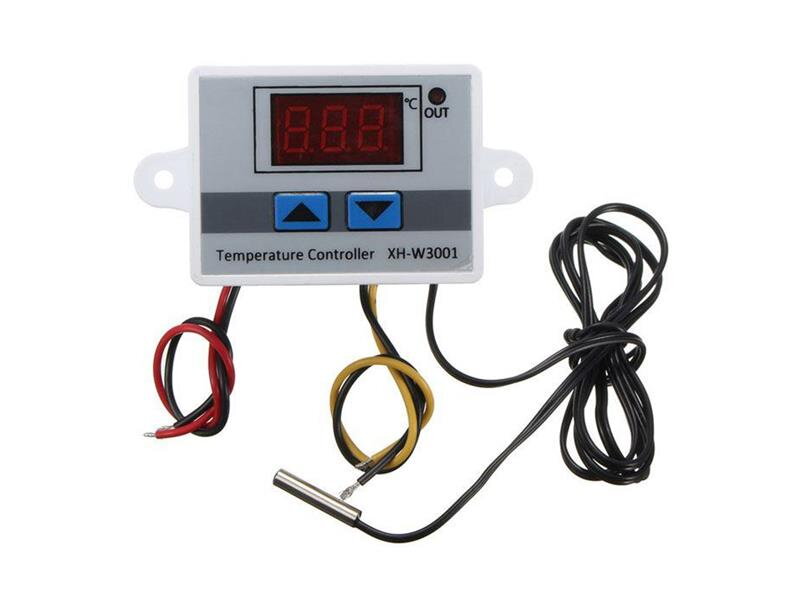

Modul digitálneho termostatu s LED displejom a signalizáciou aktívneho stavu (kontrolka OUT).


Technické parametre:

- pracovné napätie: DC 24 V
- výstup: v aktívnom stave 24 VDC cez spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181
- ovládaný teplotný rozsah: –50 – 110 °C
- rozlíšenie: 0,1 °C (nad 100 ° C 1 ° C), presnosť 0,2 ° C v rozsahu -10 ° -100 ° C
- frekvencia merania: 2× / sec
- meracie čidlo: NTC (10K 0.5%), vodotesné
- rozmery: 60 × 45 × 30mm


Návod na použitie:
- termostat umožňuje nastavenie teploty T1 a T2, kde T1 je teplota, pri ktorej termostat zopne a T2 je teplota, pri ktorej termostat vypne. Zopnutie termostatu indikuje červená LED dióda pri pravom hornom rohu displeja (popis „OUT“).
- pre nastavenie teploty T1 dlho podržte šípku hore. Hneď ako displej začne blikať, šípkami môžete upraviť nastavenie spínacej teploty.
- pre nastavenie teploty T2 dlho podržte šípku dole. Hneď ako displej začne blikať, šípkami môžete upraviť nastavenie vypínacej teploty.
- napájacie napätie pripojte na červený (+) a čierny (-) vodič, 24V spotrebič na žltý a čierny vodič

Pracovné režimy:
- režim kúrenia (T1 < T2): Po zapnutí zariadenia je výstup termostatu zopnutý, kým meraná teplota nedosiahne úroveň T2. Akonáhle meraná klesne na úroveň T1, výstup sa znovu aktivuje.
- režim chladenia (T1 > T2): Po zapnutí zariadenia je výstup neaktívny, kým meraná teplota nedosiahne úroveň T1. Potom sa výstup aktivuje do doby, než nameraná teplota dosiahne úroveň T2.

Poznámka:
- výstupné relé má na spínací kontakt privedené napájacie napätie 24V, takže je na jeho výstupe v aktívnom stave 24V z napájacieho zdroja. Preovládanie spotrebičov 230V je teda nutné použiť ďalšie relé alebo upraviť plošný spoj termostatu tak, aby výstupné kontakty relé boli zapojené samostatne, tzn . bez privedeného napájacieho napätia. Relé (typ4181) má dimenzované kontakty na 230VAC/5A

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
