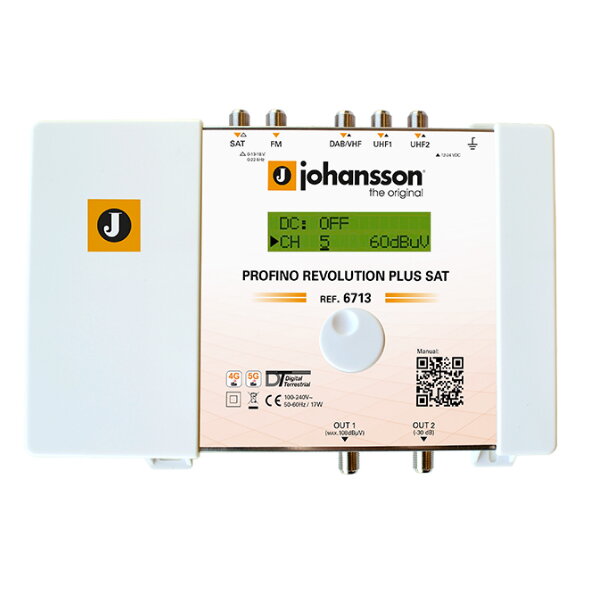

Anténny zosilňovač programovateľný Johansson 6713 Profine Revolution Plus SAT

Zosilňovač Johansson PROFINO REVOLUTION SAT 6713 je programovateľný terestriálny zosilňovač s nastaviteľnými filtrami. Zosilňovač disponuje piatimi vstupmi: 1 SAT + 1 FM + 1 DAB + 2 x UHF. Zosilňovač sám detekuje najvyšší TV kanál pripojený do vstupu a podľa toho zaraďuje vstupný filter typu hornú zádrž pre obmedzenie rušenia v pásme 5G, 4G (LTE) alebo je filter vypnutý pri príjme TV kanálov nad 790 MHz. Zosilňovač automaticky načíta a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že pri nastavovaní nepotrebujete merací prístroj. V jednotlivých TV kanáloch (alebo klastroch) je automaticky v reálnom čase (do 20 sekúnd) regulovaná úroveň signálu pomocou AGC, tak aby na výstupe zosilňovača boli úrovne konštantné. Zosilňovač neumožňuje frekvenčnú konverziu televíznych kanálov. Zosilňovač umožňuje spracovať viac ako 20 TV kanálov (multiplexov). Na výstupe zosilňovača je možné zaradiť náklon na UHF pásme 9 dB (oproti referenčnému kmitočtu 174 MHz) av pásme SAT 0 až 12 dB pre kompenzáciu útlmu rozsiahleho televízneho rozvodu na vysokých kmitočtoch. Do troch vstupov zosilňovača (DAB + UHF) je možné pripojiť predzosilňovače, potom je nutné v Menu zapnúť napájanie predzosilňovača +12V alebo +24V. V menu je možné zapnúť (vypnúť) napájanie LNB 13V / 18V a 22 kHz. Nastavenie celého modulu zosilňovača je možné uzamknú heslom proti neoprávneným zmenám.


Parametre produktu :

- jednoduchá, intuitívna konfigurácia
- 5 vstupy: 1x FM + 1x VHF/DAB + 2x UHF + 1x SAT
- 1 výstup hlavný, 1 výstup testovací -30 dB
- dokáže spracovať a preniesť viac ako 20 TV kanálov (multiplexov)
- možnosť diaľkového napájania externých predzosilňovačov
- 10 programovateľných filtrov, každý s nastaviteľnou šírkou pre 1 alebo 2 multiplexy
- regulácia AGC v reálnom čase (do 20 sec) v jednotlivých TV kanáloch alebo klastroch
- najostrejšie filtre na trhu (50 dB na susedných kanáloch)
- zobrazuje úroveň jednotlivých TV kanálov - nie je potrebný merací prístroj
- automaticky zaraditeľné filtre 5G, LTE na vstupoch
- možnosť zaradenia náklonu 9 dB (pásmo UHF) a až 12 dB (pásmo SAT) na výstupe
- možná výmena zdroja bez demontáže modulu
- uzamknutie nastavenia modulu heslom


Technické parametre:

- vstupy: 1x FM +1x DAB +2x UHF +1x SAT
- výstupy: 1 hlavný (FM+VHF+UHF+SAT) + 1 testovací -30 dB
- frekvenčný rozsah: FM 88 až 108 MHz, VHF 174 až 240 MHz, UHF 470 až 862 MHz, SAT 950 až 2400 MHz
- ochrana proti rušeniu mob. internetom: vypnuté, LTE, 5G
- rozmedzie vstupných úrovní SAT: 40 až 95 dBμV
- rozmedzie vstupných úrovní FM: 37 až 77 dBμV
- rozmedzie vstupných úrovní VHF: 45 až 109 dBμV (pre moduláciu 64QAM s kódovou rýchlosťou 3/4)
- rozmedzie vstupných úrovní UHF: 45 až 109 dBμV (pre moduláciu 64QAM s kódovou rýchlosťou 3/4)
- max. výstupná úroveň signálu SAT (-35dBc/IM3, 2nosné): 119 dBμV
- max. výstupná úroveň signálu FM (60dB/IM3): 113 dBμV
- max. výstupná úroveň signálu VHF/UHF (60dB/IM3): 115 dBμV
- max. výstupná úroveň signálu VHF/UHF pre 6 multiplexov: 108 dBμV
- max. výstupná úroveň signálu VHF/UHF pre 15 multiplexov: 105 dBμV
- defaultne nastavená výstupná úroveň: 95 dBμV
- max. zosilnenie SAT: 40 dB
- max. zosilnenie FM : 35 dB
- max. zosilnenie VHF: 60 dB
- max. zosilnenie UHF: 60 dB
- regulácia zosilnenia SAT: 20 dB
- regulácia zosilnenia FM: 20 dB
- regulácia zosilnenia VHF/UHF: automatická kanálová AGC
- regulácia spoločná na výstupe: 20 dB
- nastavenie náklonu: vypnuté, zapnuté 0 až 9 dB (pásmo UHF) a 0 až 12 dB (pásmo SAT) na výstupe oproti 174 MHz
- selektivita: 35 dB / 1 MHz
- výstupná kvalita MER v pásme VHF/UHF: 35 dB / 35 dB
- ochrana proti statickému výboju (ESD): áno, všetky vstupy
- nastavenie napätia pre predzosilňovače: vypnuté, +12V, +24V (celkom 100 mA pre všetky 3 vstupy DAB + UHF)
- napájanie LNB: max 300 mA
- pracovná teplota: -5°C až +50°C
- napájacie napätie: 100 až 240 V~AC
- príkon: 17 W
- rozmery: 165 mm x 217 mm x 59 mm
- hmotnosť: 0,80 kg


Výrobca : Johansson
