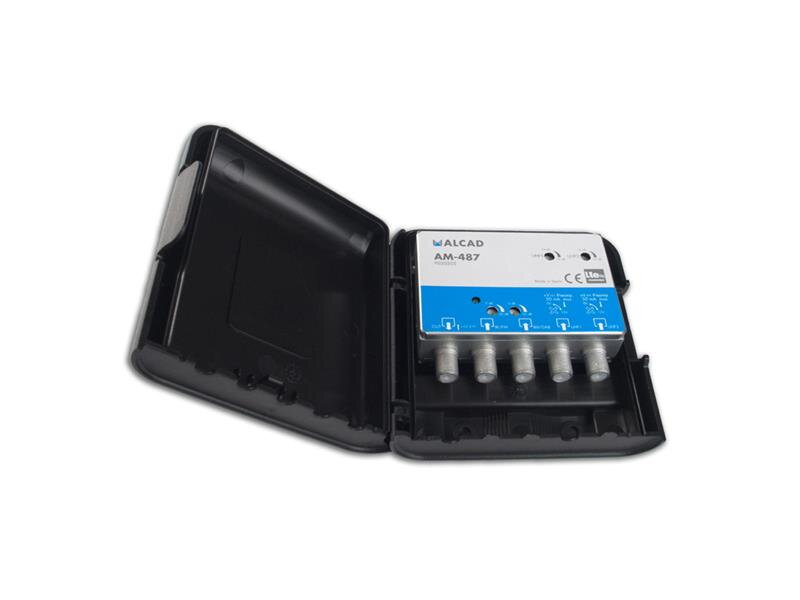

Anténny zosilňovač ALCAD AM487,na stožiar,1xFM G20dB, 1xDAB G20dB, 2xUHF G32dB, filter 5G, U108dBµV

Alcad AM487 je čtyřvstupový Stožiarový zosilňovač v novom vylepšenom dizajne, zvýšenou odolnosťou proti poveternostným vplyvom a zvýšenou odolnosťou proti rozkmitaniu. AM-487 má potlačené pásmo LTE700 (má zabudovaný filter 5G a zosilňuje UHF len do 694MHz). Zosilňovač vhodný pre montáž do vnútorného i vonkajšieho prostredia. Jednotlivé vstupy majú samostatnú reguláciu zosilnenia odporovým trimrom, napájanie zosilňovača + 12V je realizované diaľkovo cez koaxiálny kábel cez výstup zosilňovače, originálne napájacie zdroje sú AL-105 alebo AL-205, ktoré sú vrátane napájacej výhybky a majú v sebe integrovaný aj širokopásmový rozbočovač. Zosilňovač je vyrábaný SMT technológiou a je umiestnený v Zamac odliatku, plastový kryt zaručuje zvýšenú ochranu proti poveternostným podmienkam, plastový kryt zosilňovača je prispôsobený ako k montáži na stožiar (pomocou dodávaného strmeňa) tak aj na stenu, vstupy a výstupy sú na F-konektory, u UHF vstupov je možné zapnúť spínačom napájania pre predzosilňovača + 12V / 50 mA.


- počet vstupov/výstupov: 4/1
- vstup zosilňovača: 1 x FM (88-108 MHz)
- vstup zosilňovača: DAB/BIII (160-260 MHz)
- vstup zosilňovača: 2 x UHF (470-694 MHz)
- zosilnenie v pásme FM: 20 dB
- zosilnenie v pásme DAB: 20 ​​dB
- zosilnenie v pásme UHF: 32 dB
- zvlnenie v pásmach FM/DAB: ± 1 dB
- zvlnenie v pásme UHF: ± 2 dB
- regulácia zosilnenia v pásme FM: -20 dB
- regulácia zosilnenia v pásmach DAB/BIII/UHF: -16 dB
- šumové číslo v pásmach FM/DAB: 5 dB
- šumové číslo v pásme UHF: 6 dB
- max. Výstupná úroveň (DIN45004B): 108 dB
- max. Výstupná úroveň (IMD3 -66 dB): 105 dB
- max. Výstupná úroveň (IMD2 -60 dB): 93 dB
- potlačenie medzi vstupmi: >30 dB
- tlmenie odrazu na vstupe: >10 dB
- napájanie predzosilňovačov vo vstupoch UHF: 12V / 50 mA (vypínateľné)
- napájanie (externým zdrojom AL-105 alebo AL-205): do výstupu zosilňovača + 12V / 45 mA
- vstupné a výstupné konektory: 5 x konektor F female
- pracovná teplota: -10 ° C ..... + 65 ° C
- stupeň krytia: IP 53
- hmotnosť: 0,25 kg
- rozmer balenia: 110 x 125 x 45 mm
