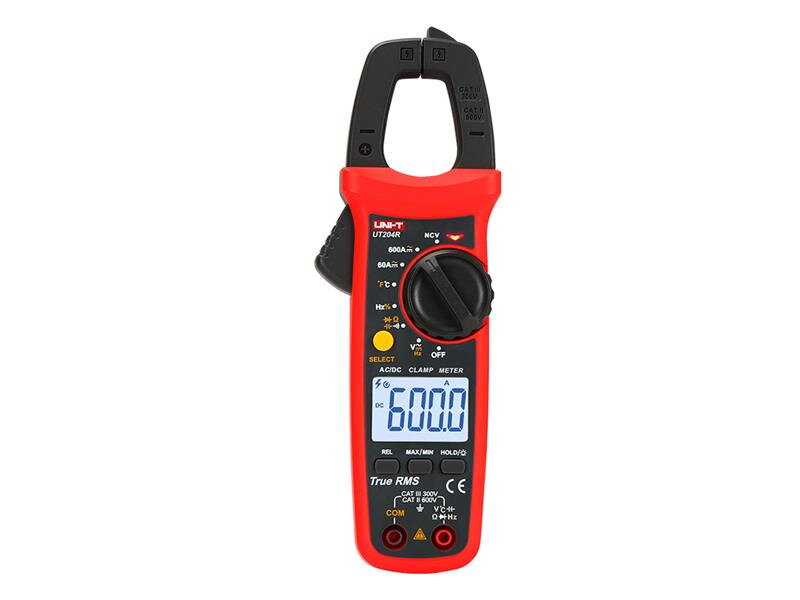

Multimeter UNI-T UT204R kliešťový

Multimeter UNI-T UT204R kliešťový


Digitálny kliešťový merač UT204R slúži na meranie striedavých a jednosmerných napätí do 600V, AC a DC prúdov do 600A a frekvece 10Hz až 60kHz u napätia nn do 600V a 10Hz až 10MHz u napätí mn. Na všetkých rozsahoch má ochranu pred väčším napätím ako 600V a zvukový a optický alarm. Štvormiestny viac segmentový displej s rozmerom 37 x 25 mm so zadným podsvietením a rýchlu obnovovacou frekvenciou (3krát / s). Roztvorenie čeľustí umožňuje meranie na kábloch s priemerom až 28mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekovať vodiče pod napätím v dvoch citlivostiach -EFLo a - EFHi pre rozvody nn 110V/50/60Hz a 230V/50/60Hz. Priložená sonda - kryt hrotov na testovacích kábloch umožňuje meranie na rozvodoch nn v kategórii CAT III bez nebezpečenstva vzniku oblúku. Bez krytov na hrotoch možno merať testovacími káble len na rozvodoch nn kategórie CAT II. S priloženým termočlánkem typu K (teplotný senzor niklochróm - nikel-kremík) umožňuje meranie teploty od -40°C do 1000°C.
Napájacie batérie 2ks 1,5V R03. Príkon merača je cca 1,8 mA. Obvod má funkciu automatickej úspory energie. Spotreba v režime spánku je <11μA, čo účinne predlžuje životnosť batérie na cca 400 hodín.


Parametre produktu:

- meranie napätia, prúdu a frekvencie vysokého napätia do 600 V
- meranie frekvencií 10Hz až 10MHz
- meranie kapacít 60nF až 60mF
- meranie teploty -40 až + 1000 ° C
- pomerové (relatívna) meranie napätia a kapacít
- viac segmentový displej a zvukový / vizuálny alarm
- ochrana pred napätím väčším než 600V naprieč rozsahy
- bezkontaktné detekcia vodičov pod napätím
- automatické prepínanie rozsahov
- presnosť merania prúdov a napätí je garantovaná v rozmedzí 1% až 100% rozsahov


Technické parametre:

1. Meranie AC prúdu (rozsahy / rozlíšenie / presnosť):

60,00 / 0,010 / 50Hz ~ 100Hz ± (2,0% + 5)
600,0 / 0,100 / 50Hz ~ 100Hz ± (2,0% + 5)
- presnosť monitorovanie kmitočtu pri meraní AC prúdu v rozmedzí 50 až 100Hz je ± (1,0% + 5) pri rozlíšení 0,1 Hz
- ochrana proti preťaženiu pri 620A


2. Meranie DC prúdu (rozsahy / rozlíšenie / presnosť ):

60,00 / 0,010 / ± (2,0% + 5)
600,0 / 0,100 / ± (2,0% + 5)
- ochrana proti preťaženiu pri 620A


3. Meranie AC napätie (rozsah / rozlíšenie / presnosť):

6,000V / 0,001V / 10Hz ~ 10kHz ± (1,0% + 5)
60,00V / 0,010V / 10Hz ~ 10kHz ± (0,8% + 5)
600,0V / 0,100V / 10Hz ~ 10kHz ± (0,8% + 5)
- presnosť monitorovanie kmitočtu pri meraní AC napätie v rozmedzí 10Hz až 60kHz ± (0,5% + 2) pri rozlíšení 0,01Hz až 0,01kHz
- ochrana proti preťaženiu pri 600Vrms
- vstupná impedancia cca 10MGΩ


4. Meranie DC napätia (rozsah / rozlíšenie / presnosť):

600,0mV / 0,100mV / ± (0,7% + 3)
6,000V / 0,001V / ± (0,5% + 2)
60,00V / 0,010V / ± (0,5% + 2)
600,0V / 0,100V / ± (0,5% + 2)
- vstupná impedancia cca 10MΩ
- ochrana proti preťaženiu pri 600Vrms


5. Meranie odporu (rozsahy / rozlíšenie / presnosť):

600,0Ω / 0,1Ω / ± (1,0% + 2)
6,000kΩ / 0,001kΩ / ± (0,8% + 2)
60,00kΩ / 0,01kΩ / ± (0,8% + 2)
600,0kΩ / 0,1kΩ / ± (0,8% + 2)
6,000MΩ / 0,001MΩ / ± (2,5% + 5)
60,00MΩ / 0,01MΩ / ± (2,5% + 5)
- ochrana proti preťaženiu pri 600 Vrms
- napätie otvoreného obvodu cca 1V


6. Meranie kapacity (rozsahy / rozlíšenie / presnosť):

60,00nF / 0,01nF / ± (4,0% + 5)
600,0nF / 0,1nF / ± (4,0% + 5)
6,000μF / 0,001μF / ± (4,0% + 5)
60,00μF / 0,01μF / ± (4,0% + 5)
600,0μF / 0,1μF / ± (4,0% + 5)
6,000mF / 0,001mF / ± 10,0%
60,00mF / 0,01mF / ± 10,0%
- ochrana proti preťaženiu pri 600 Vrms


7. Meranie teploty (rozsahy / rozlíšenie / presnosť):

-40°C do +40°C/1°C/ ± 4°C
+ 40°C do +500°C/1°C / ±(1,5% +5)
+500°C do +1000°C/1°C/ ±(2,0% +5)

-40°F až +104°F/1°F/ ±6°F
+104°F až +932°F/1°F/ ±(2,0 +6)
+932°F až +1832°F/1°F / ±(2,5% +4)


8. Meranie frekvencie a plnenia (rozsahy / rozlíšenie / presnosť):

frekvencia: 10Hz až 10MHz / 0,01Hz až 0,01MHz / ±(0,1% +4)
plnenie: 0,1 až 99,9% / 0,1% / ±(3,0% +5)

- Poznámka 1) Citlivosť merania:
≤100kHz: 200mVrms ≤ vstupné amplitúda ≤ 30V RMS
> 100kHz ~ 1MHz: 600mV RMS ≤ vstupné amplitúda ≤ 30V RMS
> 1MHz ~ 10MHz: 1V RMS ≤ vstupné amplitúda ≤ 30V RMS

- Poznámka 2) Meranie plnenia (pracovného pomeru) je použiteľné iba pre štvorcovú vlnu ≤10kHz, amplitúda: 1V p-p
Frekvencia ≤ 1kHz Pracovný pomer (Plnenie): 10.0% ~ 95.0%
Frekvencia> 1kHz Pracovný pomer (Plnenie): 30.0% ~ 70.0%
-ochrana proti preťaženiu pri 600 Vrms


9. Kontrola spojitosti obvodov:

- pri nameranom odpore menšom ako 10Ω signalizácia súvislého obvode zaznie bzučiak
- pri nameranom odporu väčšom než 31Ω signalizácia rozpojeného obvode neznie bzučiak
- neistota v rozmedzí 10Ω až 31Ω
- napätie otvoreného obvodu asi 2,0V
- meranie od rozsahu 600Ω
- ochrana proti preťaženiu pri 600 Vrms


10. Meranie diód:

- v priepustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2V
- pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
- napätie otvoreného obvodu asi 4,0V
- meranie od rozsahu 6,000V


11. Bezkontaktné snímanie elektrického poľa (NCV):

- umožňuje detekovať vodiče pod napätím v dvoch citlivostiach - EFLo a - EFHi pre rozvody nn 110V / 50 / 60Hz a 230V / 50 / 60Hz


Ďalšie parametre:

- meranie maximálnych a minimálnych hodnôt: áno
- meranie v relatívnom (pomerovom) režimu pre meranie napätia a kapacity: áno
- zadržanie dát (HOLD): áno
- indikácia slabej batérie: áno
- automatické vypnutie napájanie: áno
- napájanie batérie 1,5 V (R03): 2ks
- veľkosť podsvieteného displeja: 37 mm x 25 mm
- rozmery výrobku: 215 mm x 63,5 mm x 36 mm
- čistá hmotnosť produktu: 235 g
- farba výrobku: červená a sivá


Obsah balenia:

- kliešťový multimeter UT204R: 1ks
- testovacie káble: 1 pár
- termočlánok K do 1000°C: 1ks
- batérie 1,5 V (R03): 2ks
- návod na použitie: 1ks


Veľkoobchodné balenie:

- štandardné množstvo na kartón: 40ks
- štandardné rozmery kartónu: 485 mm x 295 mm x 385 mm
- štandardná hrubá hmotnosť kartónu: 16,7 kg


VÝROBCA: UNI-TREND
