Popis

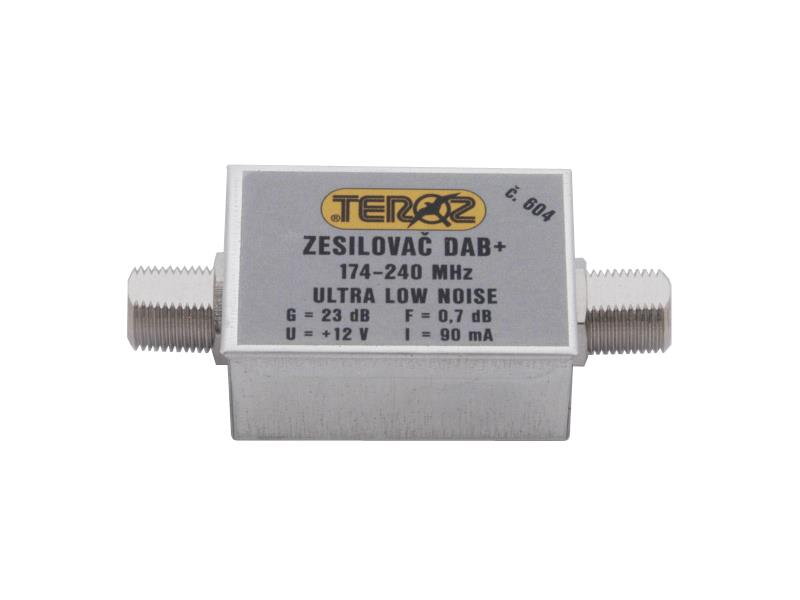

Anténny zosilňovač TEROZ 604X, nízkošumový, DAB, G23dB, F0,7dB, U>120dBμV, F-F
Zosilňovač Teroz 604X pre VHF (DAB) pásmo 174 až 240 MHz je osadený miniatúrnym mikrovlnným zosilňovačom s technológiou E - PHEMT (ultra low noise). Na vstupe a výstupe zosilňovača sú obvody, ktoré potláčajú nežiaduce signály mimo prevádzkové pásmo a prispôsobujú impedanciu na 75Ω nesymetrických. Praktické testy ukázali, že zosilňovač je schopný spracovať signál z antény s úrovňou okolo 30dBμV, čo je na hranici šumového prahu a tým sa hodí aj pre diaľkový príjem. Veľkým prínosom je potom tento zosilňovač v miestach, kde je veľmi slabý užitočný signál v tesnej blízkosti silného rušivého signálu, kedy je nutné signál z antény najprv zosilniť a až potom je možné rušenie odladiť. Veľká vybuditelnost tohto zosilňovača umožňuje práve takéto použitie bez nebezpečenstva prebudeniu silným signálom a degradácie užitočného signálu. V tomto prípade sa odporúča umiestniť zosilňovač čo najbližšie k anténe, pretože každý dB útlmu koaxiálneho kábla sa pripočíta k šumu zosilňovača.
Zosilňovač je však vhodný aj ako výkonový prvok pre rozsiahlejšie rozvody signálu, pretože je schopný dodať neskreslený signál s výstupnou úrovňou presahujúcou 120 dB !!! Čo je porovnateľné s hodnotami výkonových zosilňovačov pre STA a TKR, avšak za neporovnateľne nižšiu cenu.
Technické parametre:
- zisk G: 23 dB
- šum F: 0,7 až 0,8dB
- prenášané pásmo: 174 až 240MHz9
- max. výstupná úroveň: >120 dB
- vstupné a výstupné impedancia: 75 Ω
- napájanie do výstupného konektoru: 12V/90mA
- vstupný a výstupný konektor: F female
- rozmery krabičky: 24 x 36mm
- montáž v prostredí: vnútornom
Zosilňovač Teroz 604X pre VHF (DAB) pásmo 174 až 240 MHz je osadený miniatúrnym mikrovlnným zosilňovačom s technológiou E - PHEMT (ultra low noise). Na vstupe a výstupe zosilňovača sú obvody, ktoré potláčajú nežiaduce signály mimo prevádzkové pásmo a prispôsobujú impedanciu na 75Ω nesymetrických. Praktické testy ukázali, že zosilňovač je schopný spracovať signál z antény s úrovňou okolo 30dBμV, čo je na hranici šumového prahu a tým sa hodí aj pre diaľkový príjem. Veľkým prínosom je potom tento zosilňovač v miestach, kde je veľmi slabý užitočný signál v tesnej blízkosti silného rušivého signálu, kedy je nutné signál z antény najprv zosilniť a až potom je možné rušenie odladiť. Veľká vybuditelnost tohto zosilňovača umožňuje práve takéto použitie bez nebezpečenstva prebudeniu silným signálom a degradácie užitočného signálu. V tomto prípade sa odporúča umiestniť zosilňovač čo najbližšie k anténe, pretože každý dB útlmu koaxiálneho kábla sa pripočíta k šumu zosilňovača.
Zosilňovač je však vhodný aj ako výkonový prvok pre rozsiahlejšie rozvody signálu, pretože je schopný dodať neskreslený signál s výstupnou úrovňou presahujúcou 120 dB !!! Čo je porovnateľné s hodnotami výkonových zosilňovačov pre STA a TKR, avšak za neporovnateľne nižšiu cenu.
Technické parametre:
- zisk G: 23 dB
- šum F: 0,7 až 0,8dB
- prenášané pásmo: 174 až 240MHz9
- max. výstupná úroveň: >120 dB
- vstupné a výstupné impedancia: 75 Ω
- napájanie do výstupného konektoru: 12V/90mA
- vstupný a výstupný konektor: F female
- rozmery krabičky: 24 x 36mm
- montáž v prostredí: vnútornom
